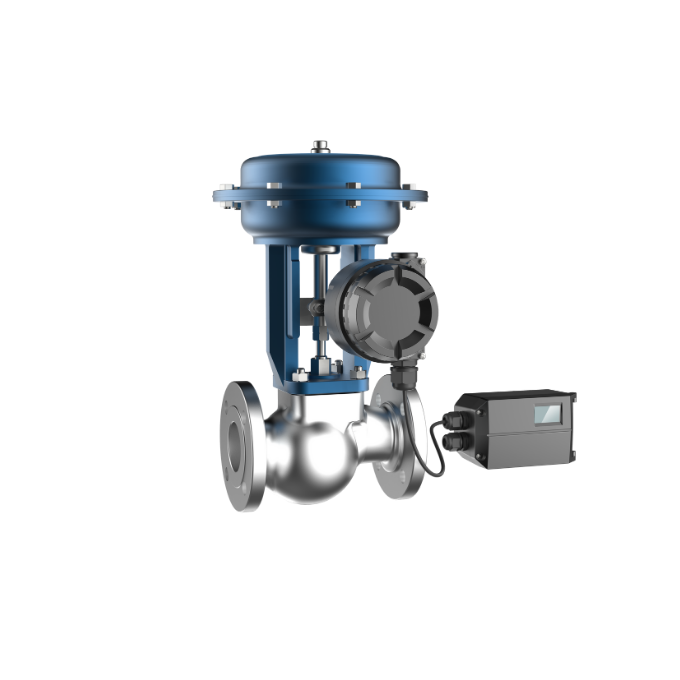

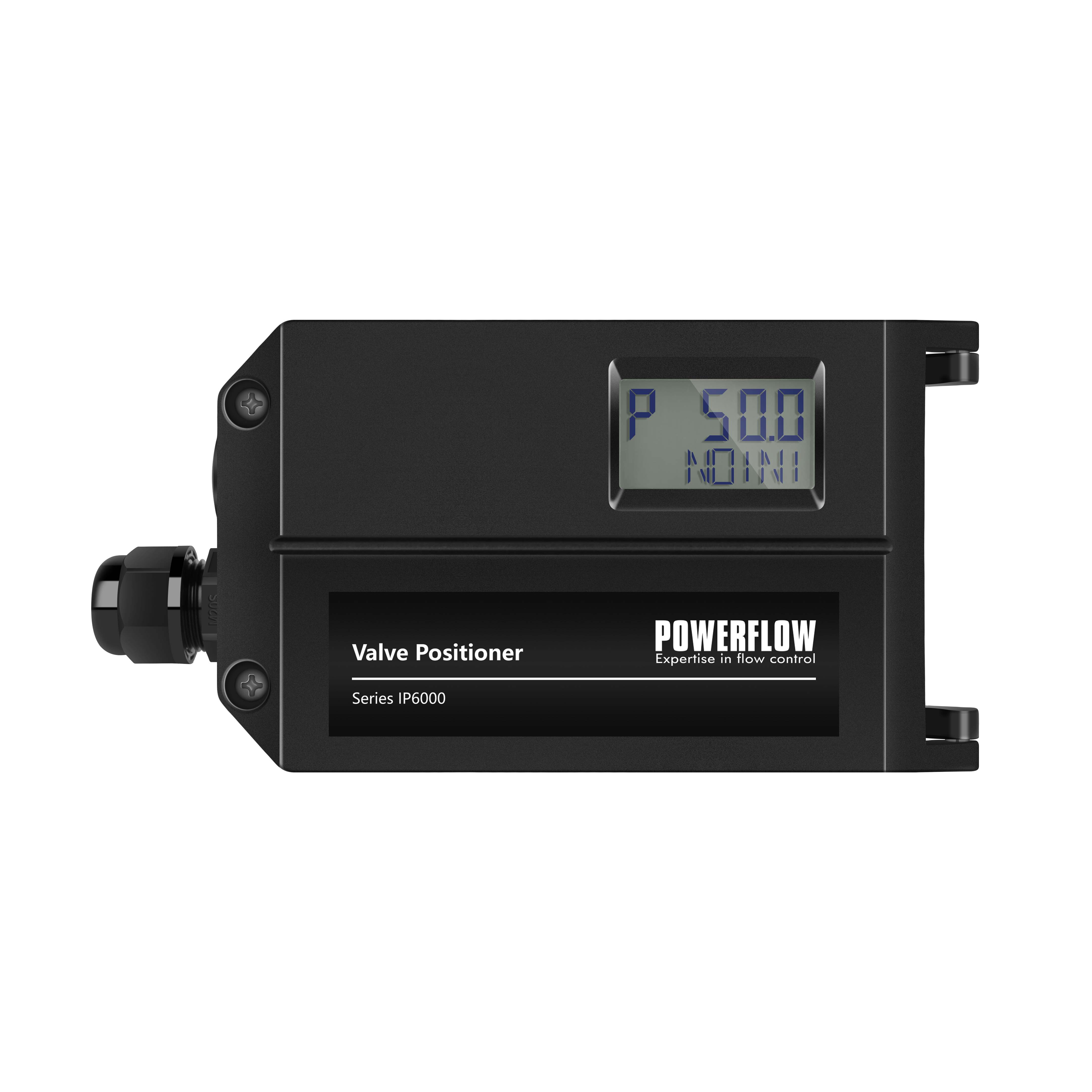

IP6000系列智能閥門定位器和氣動執行器配套使用。

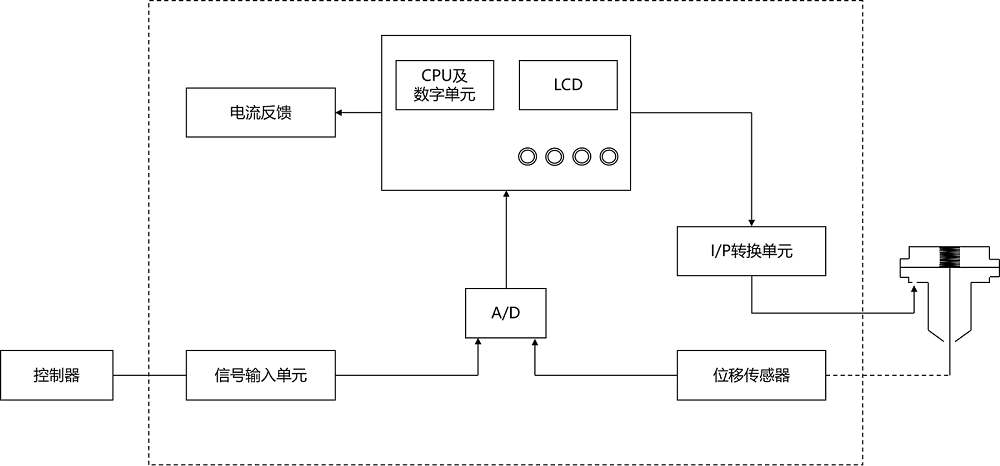

通過接收來自控制系統的4-20mA DC電流信號得到閥位控制設定值，同時采集位置傳感器信號得到實際的閥位值，兩者通過控制軟件的計算處理，從而控制氣動執行機構的進氣和排氣，驅動閥位到達設定點。

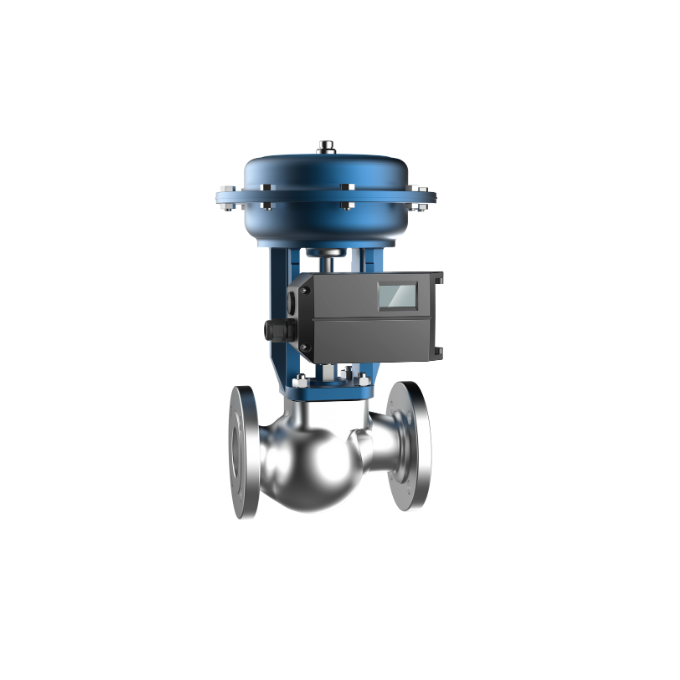

常規型直行程（L）
遠傳型直行程*（FL）

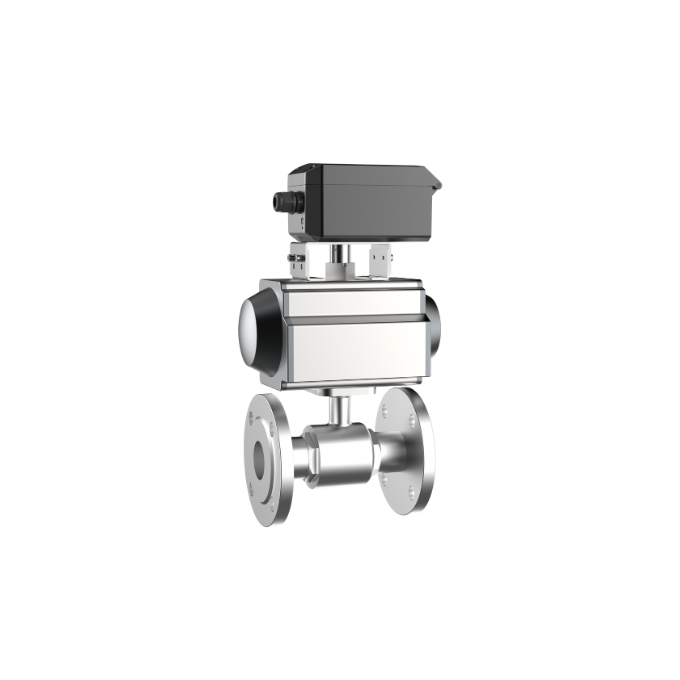

常規型角行程（R）
遠傳型角行程*（FR）

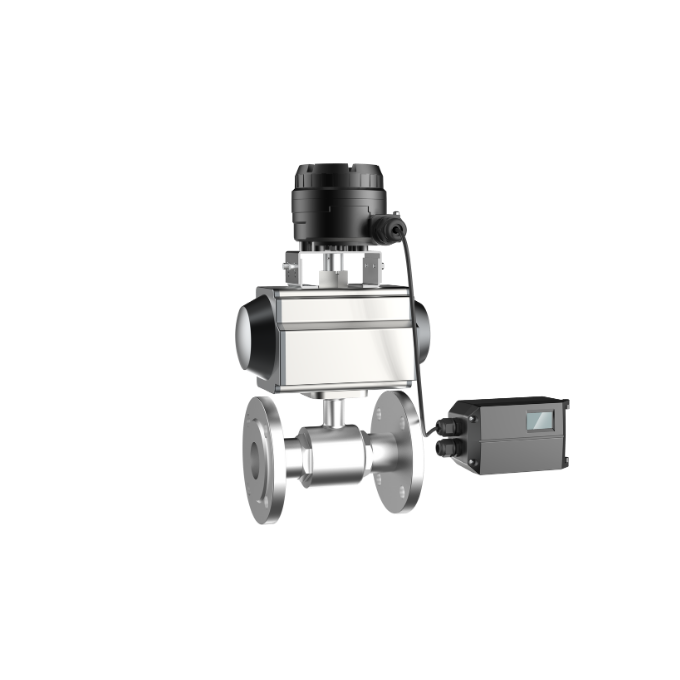

分體式*（S）
單作用（S ）
雙作用（D）
Ex ia IIC T4/T6 Ga（i）
Ex ia I Ma（k）
無（0）
有（1）
無（0）
有（1）
無（0）
直行程（1）
角行程（2）
無（0）
有（1）
復位（S）
保位（F）
-20℃（N）
-40℃（L）
安裝類型選項中，*標記選項(FL,FR及S)不支持防爆等級選項d(Ex d IIC T6 Gb)。 *標記選項S(分體式)不支持最低環境溫度選項L(-40℃)。
| 外殼材質 | 鋁合金 |
| 壓力表組件 |
鋁,陽極氧化 |
| 信號輸入 |
輸入阻抗：120Ω 限制電壓：28V |
| 輸出信號 |
反饋方式：二線制4~20mA信號,內阻120Ω |
| 數字通訊協議 |
HART 7 |
| 最小工作電流 |
3.8mA |
| 穩態耗氣量 |
≤ 0.4 L/min |
| 行程范圍 |

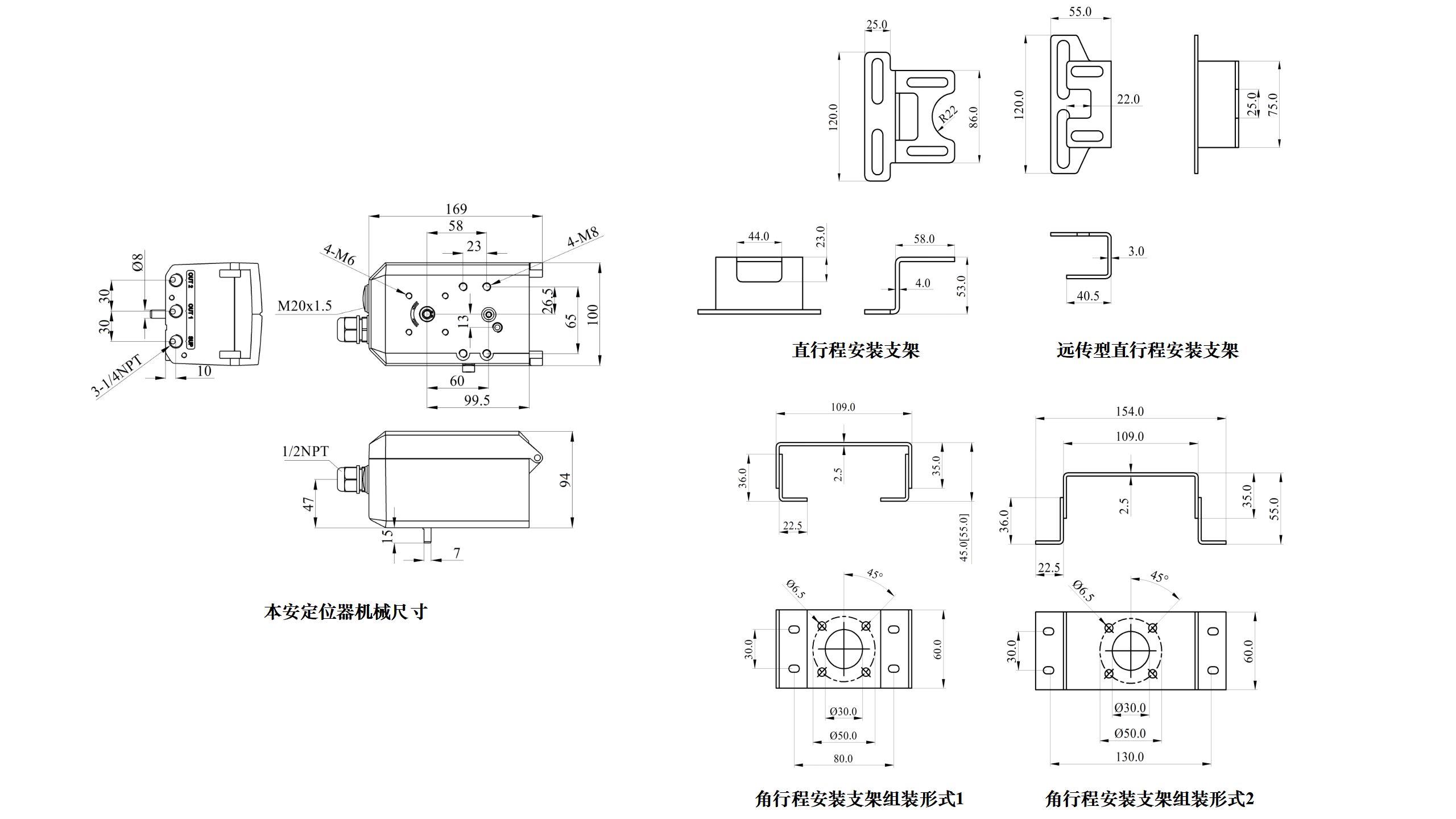

常規型直行程：10~100mm,常規型角行程：30~100°,分體式：5~25mm 安裝支架可選：硬連接或軟連接 注：遠傳型行程范圍同常規型一致 |
| 氣動數據 |
空氣質量符合 ISO 8573-1標準 壓力：1.4~7bar(20.3~101.5psi) 固體顆粒大小和密度：等級3 壓力露點：等級3(最低比環境溫度低20K（36°F)) 含油量：等級3 |
| 抗震動性 |
0.15mm，10Hz-60Hz，20次循環/軸 20m/s2，60Hz-500Hz，20次循環/軸 整個控制閥連續運行時的推薦范圍 ≤ 20 m/s2， 無諧振峰值 |
| 電氣接口 |
M20×1.5 |
| 氣動接口 |
G1/4 |
| 防護等級 | IP67 |
| 基本誤差及回差 |
≤ 1% |
| 環境溫度 |
非防爆常規版本：-20℃ ~ +80℃ 非防爆低溫版本：-40℃ ~ +80℃ 防爆常規版本：-20℃ ~ +80℃(T4)，-20℃ ~ +40℃(T6),-20℃ ~ +60℃(EAC-T4)，-20℃ ~+40℃(EAC-T6) 防爆低溫版本：-40℃ ~ +80℃(T4)，-40℃ ~ +40℃(T6),-55℃ ~ +60℃(EAC-T4)，-55℃ ~ +40℃(EAC-T6) |
| 防爆等級 |
Ex ia Ⅰ Ma Ex ia ⅡC T4/T6 Ga Ex ia ⅢC T200 135℃/T200 85℃ Da |

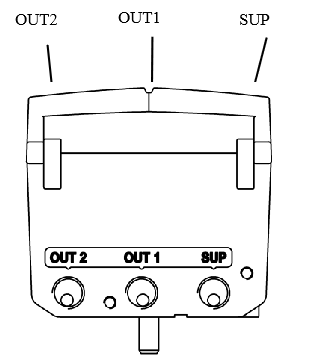

先導氣口1
OUT2
先導氣口2

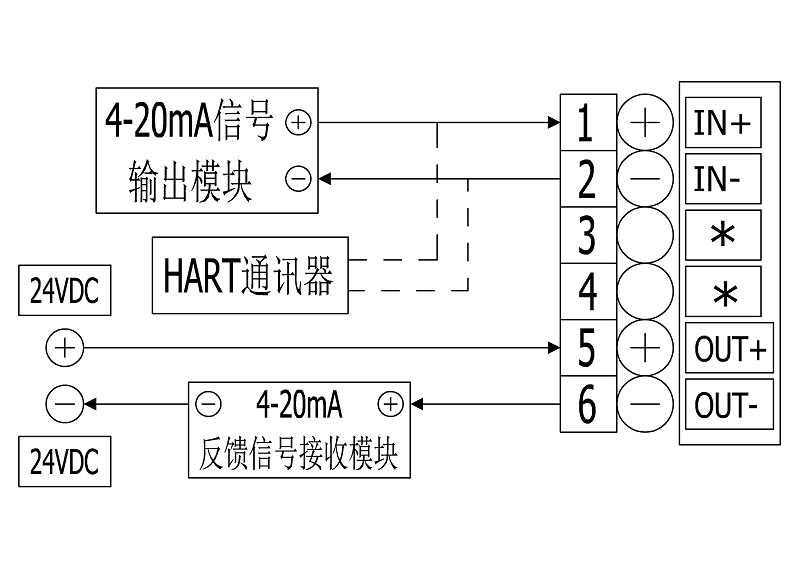

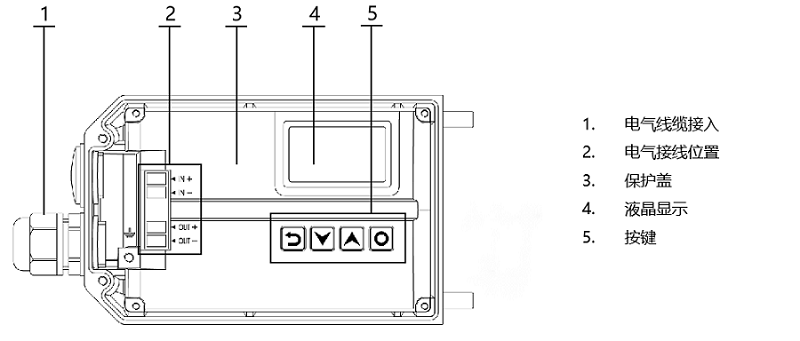

OUT+
OUT-
