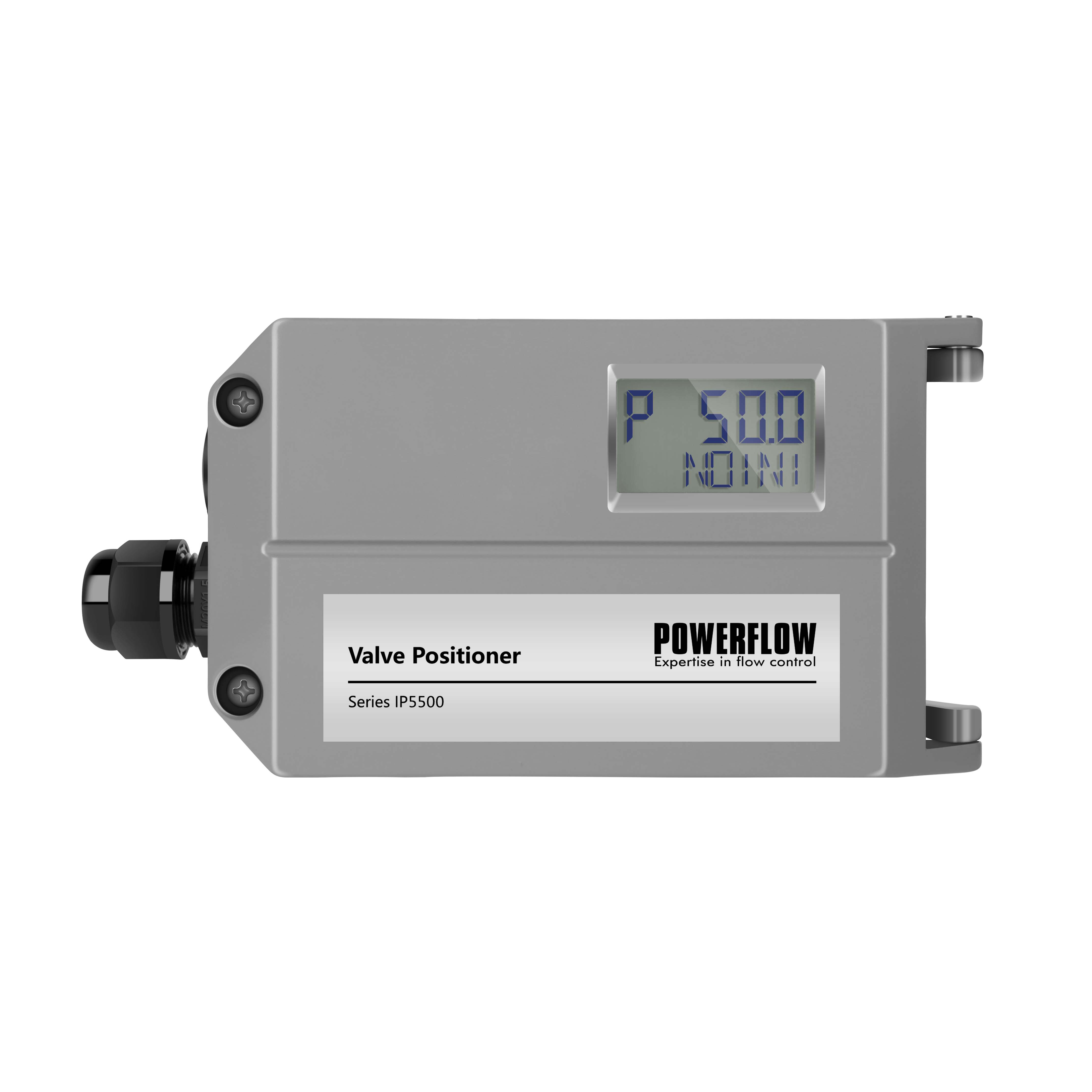

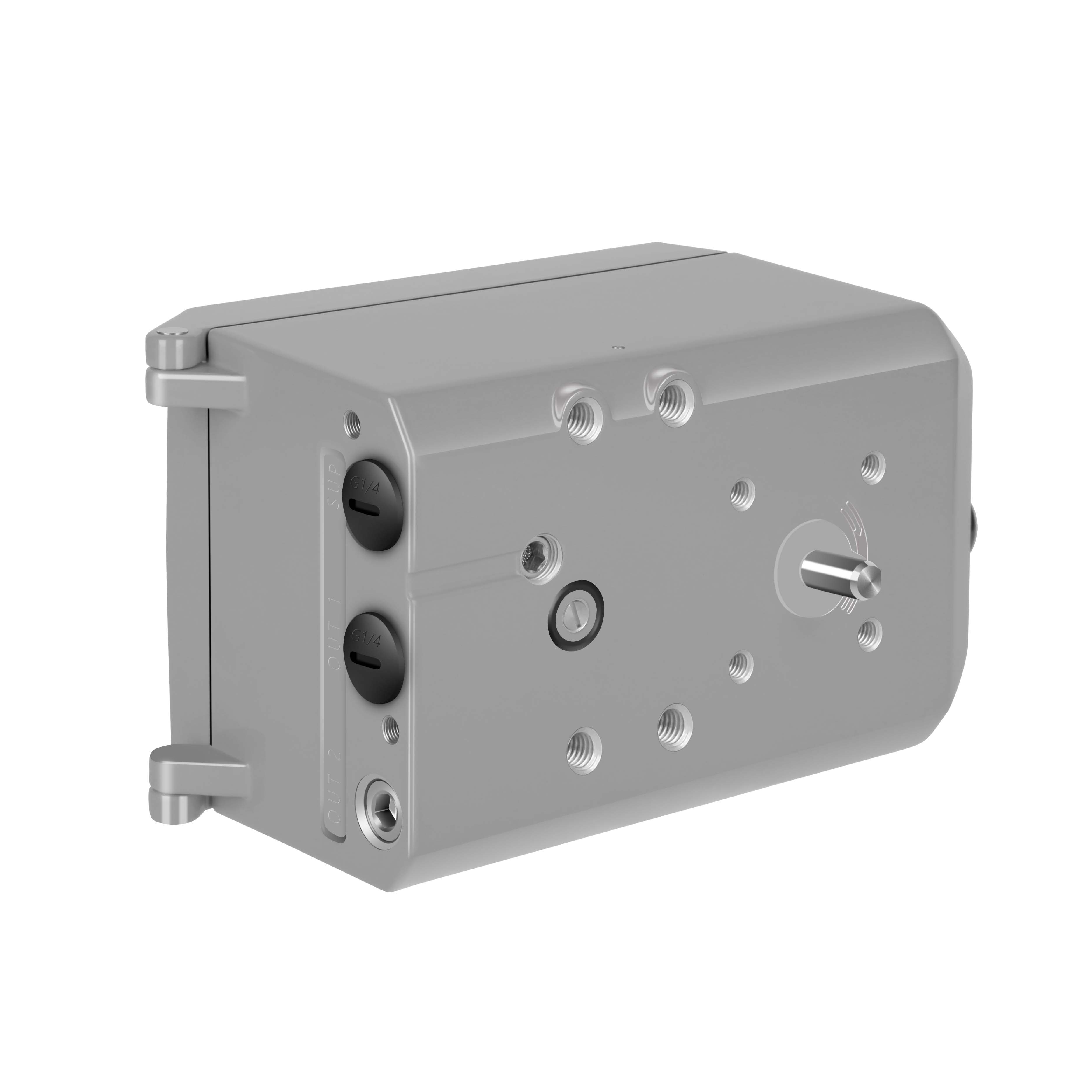

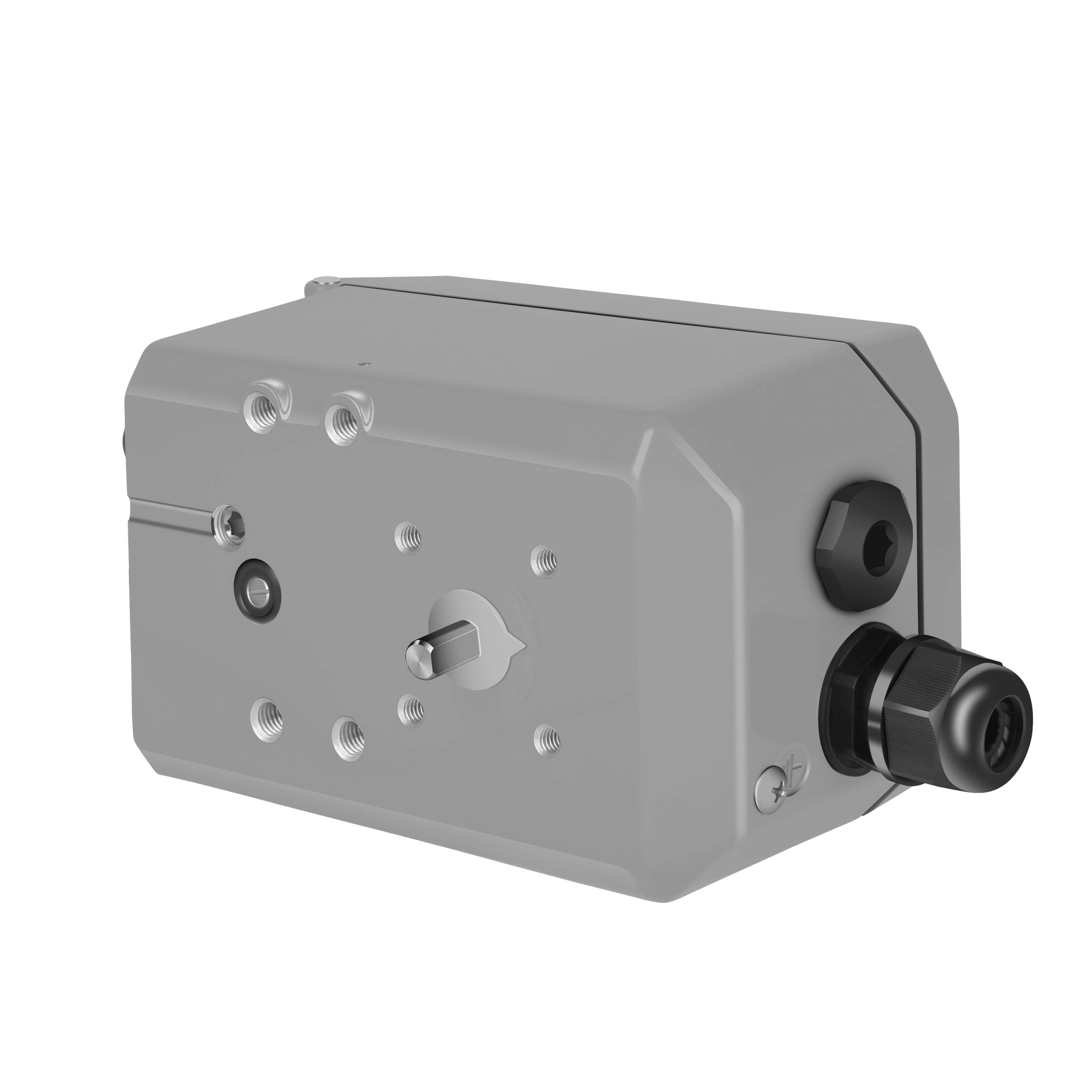

IP5500系列智能閥門定位器和氣動執行器配套使用。
通過接收來自控制系統的4-20mA DC電流信號得到閥位控制設定值，同時采集位置傳感器信號得到實際的閥位值，兩者通過控制軟件的計算處理，從而控制氣動執行機構的進氣和排氣，驅動閥位到達設定點。

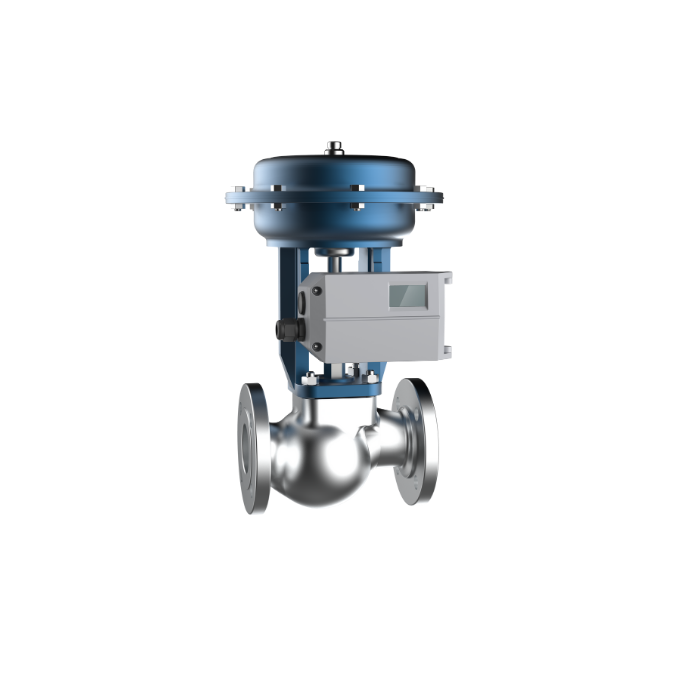

常規型直行程（L）

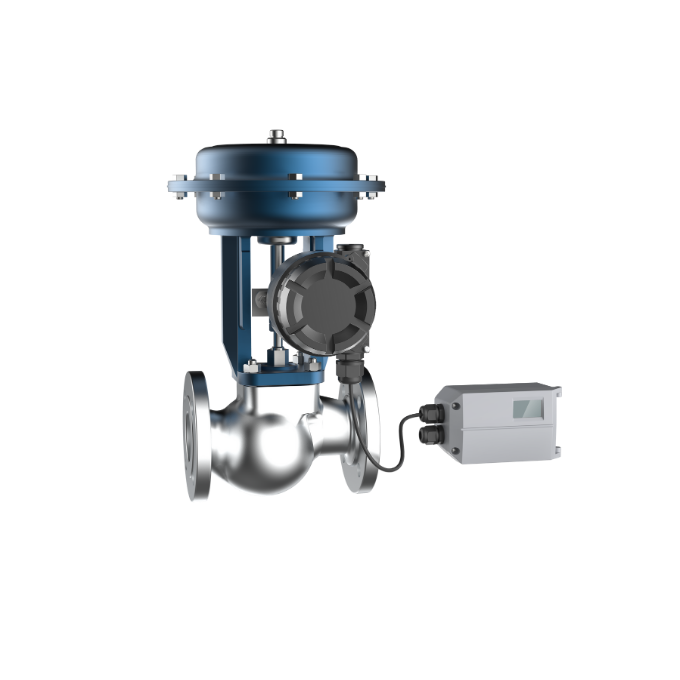

遠傳型直行程（FL）

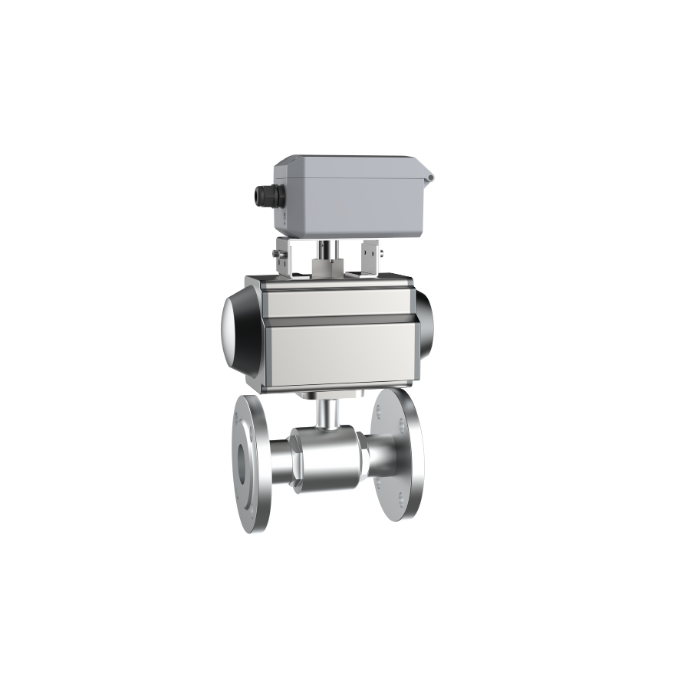

常規型角行程（R）

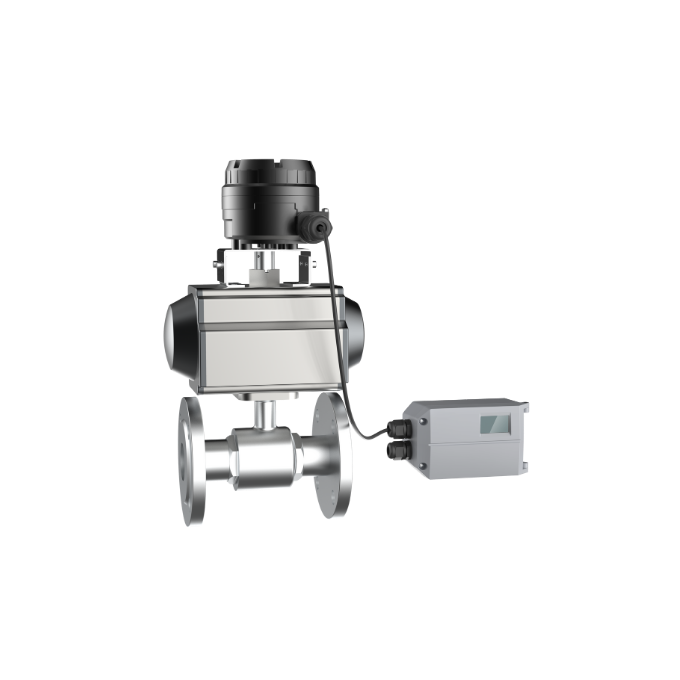

遠傳型角行程（FR）
單作用（S）
雙作用（D）
無（0）
有（1）
無（0）
直行程支架（1）
角行程支架（2）
無（0）
有（1）
斷電狀態默認為復位
| 材料 | 鋁合金 |
| 電源 | 直流 24V ±10% |
| 信號輸入 | 4 – 20 mA DC |
| 閥門行程范圍 |
直行程:10-100mm,角行程:30-100° |
|
壓縮空氣要求 顆粒度要求 顆粒密度要求 凝點要求 油脂濃度要求 |
符合 ISO 8573-1 要求 固體顆粒大小和密度 3 級 露點 3 級 含油量 3 級 |
| 環境溫度 |
-20°C ~ +70°C |
| 抗震動性 |
0.15mm，10Hz-60Hz，20次循環/軸 20m/s2，60Hz-500Hz，20次循環/軸 整個控制閥連續運行時的推薦范圍 ≤ 20 m/s2，無諧振峰值 |
| 氣源壓力 |
0.14-0.7MPa |
| 流量 |
75L/min (Sup=0.14MPa) |
| 基本誤差 |
≤ 1.0% |
| 回差 | ≤ 1.0% |
| 電氣接口 |
M20×1.5 |
| 氣動接口 |
G1/4 |
| 防護等級 |
IP67 |
| 重量 | 2Kg |

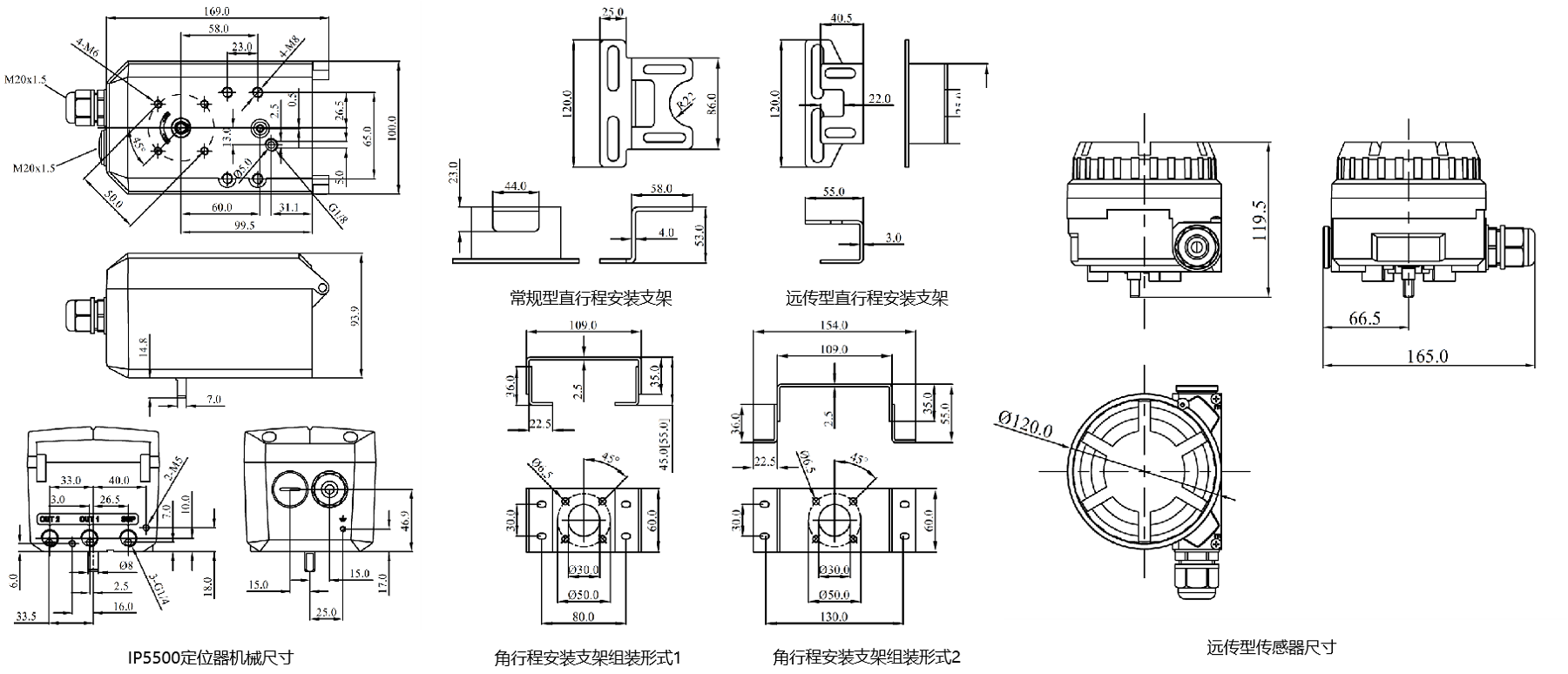

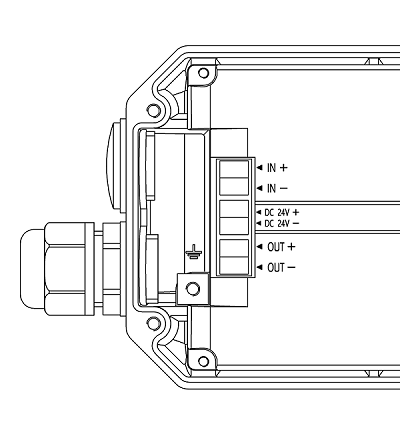

IN+
4-20 mA 設定信號 +
IN-
4-20 mA 設定信號 -
DC 24V +
電源DC 24V +
DC 24V -
電源DC 24V -
OUT+
4-20 mA反饋信號 +
OUT-
4-20 mA反饋信號 -
| 端子號 | 描述 |
|
SUP |
氣源進入 |
|
OUT1 |
先導氣口1 |
|
OUT2 |
先導氣口2 |
