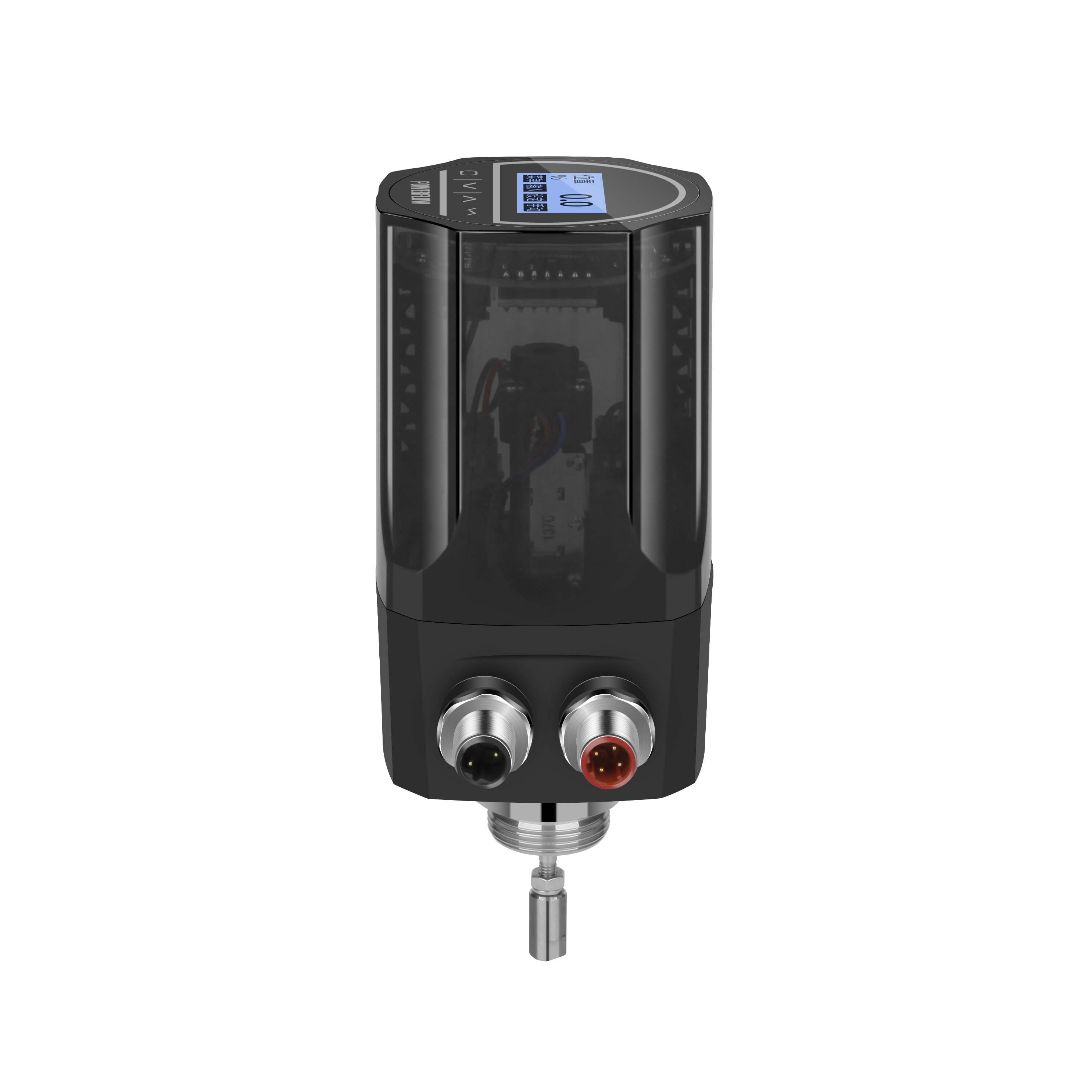

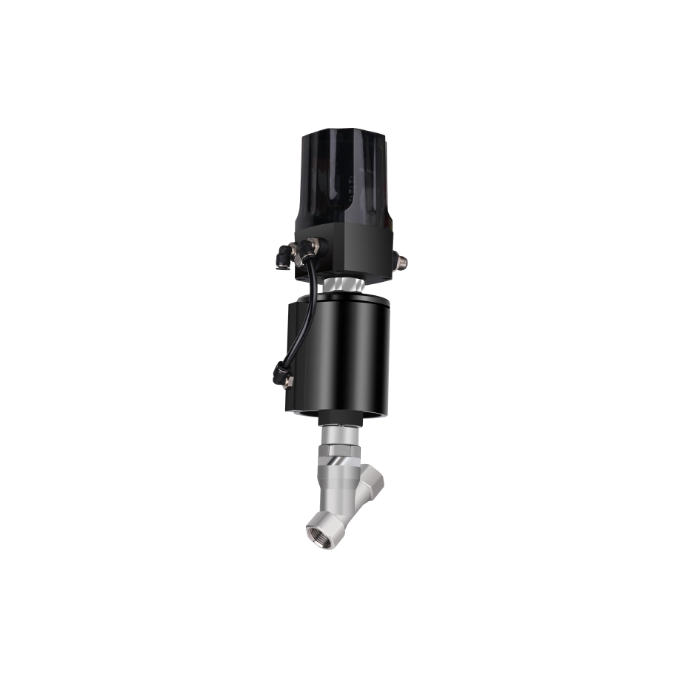

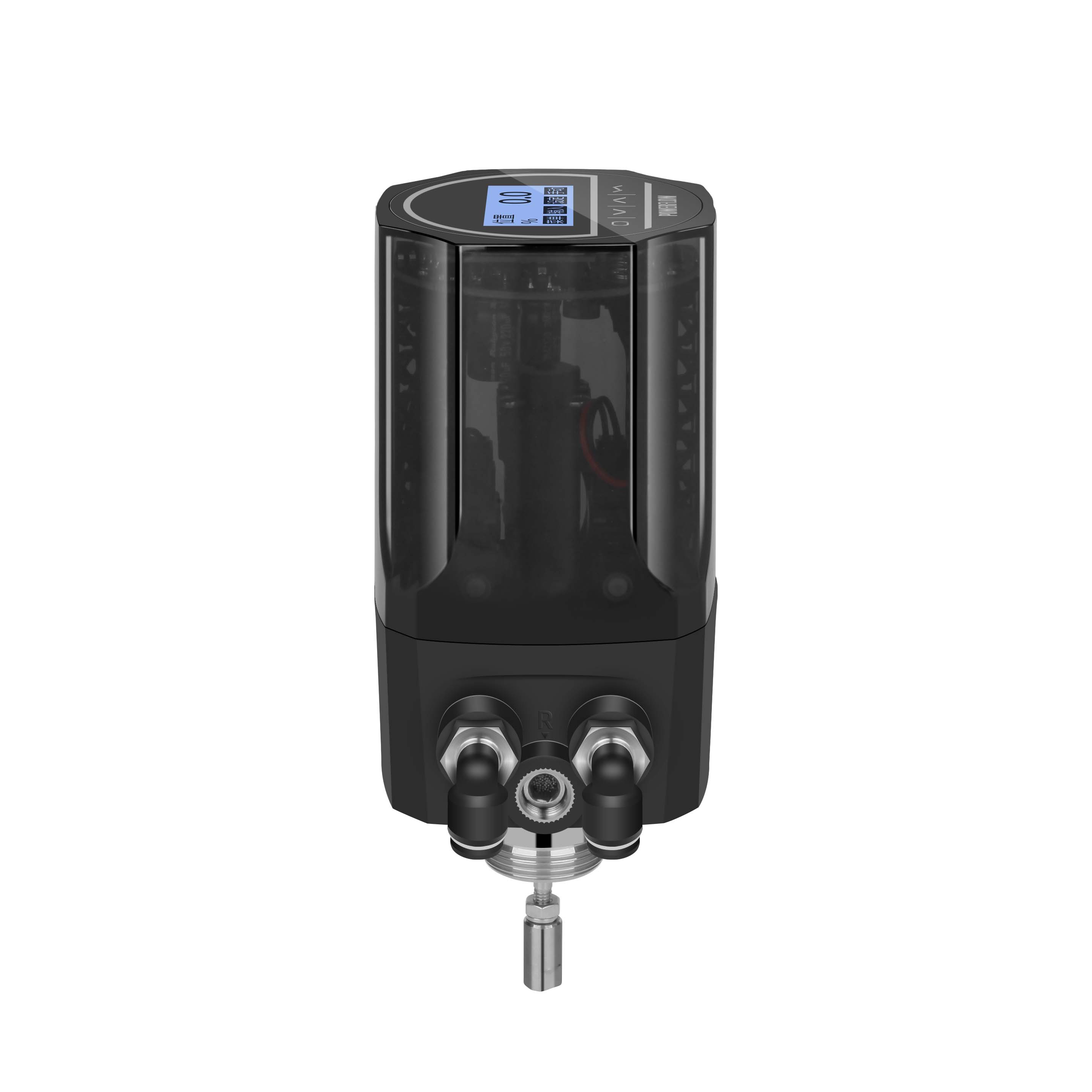

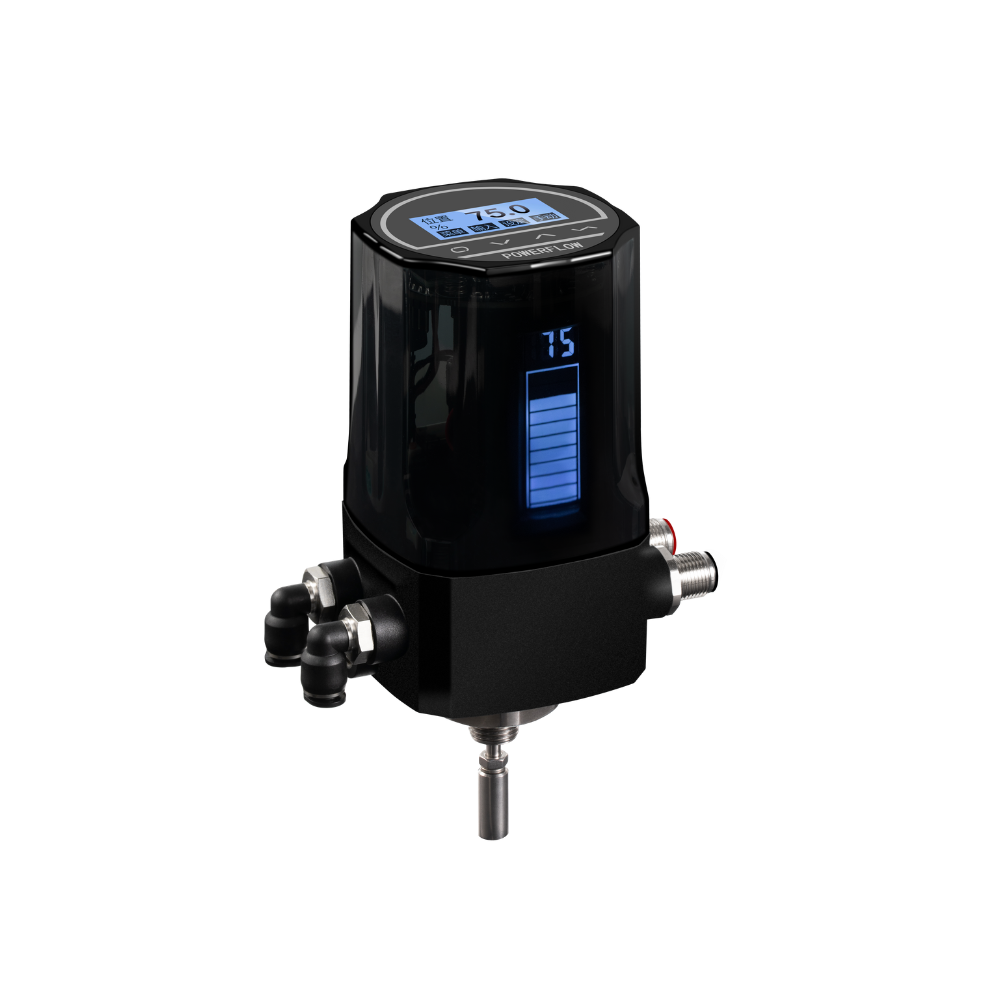

1880系列智能電氣閥門定位器是專為一體式氣動調節閥所設計的，特別適用于角座閥和隔膜閥產品。

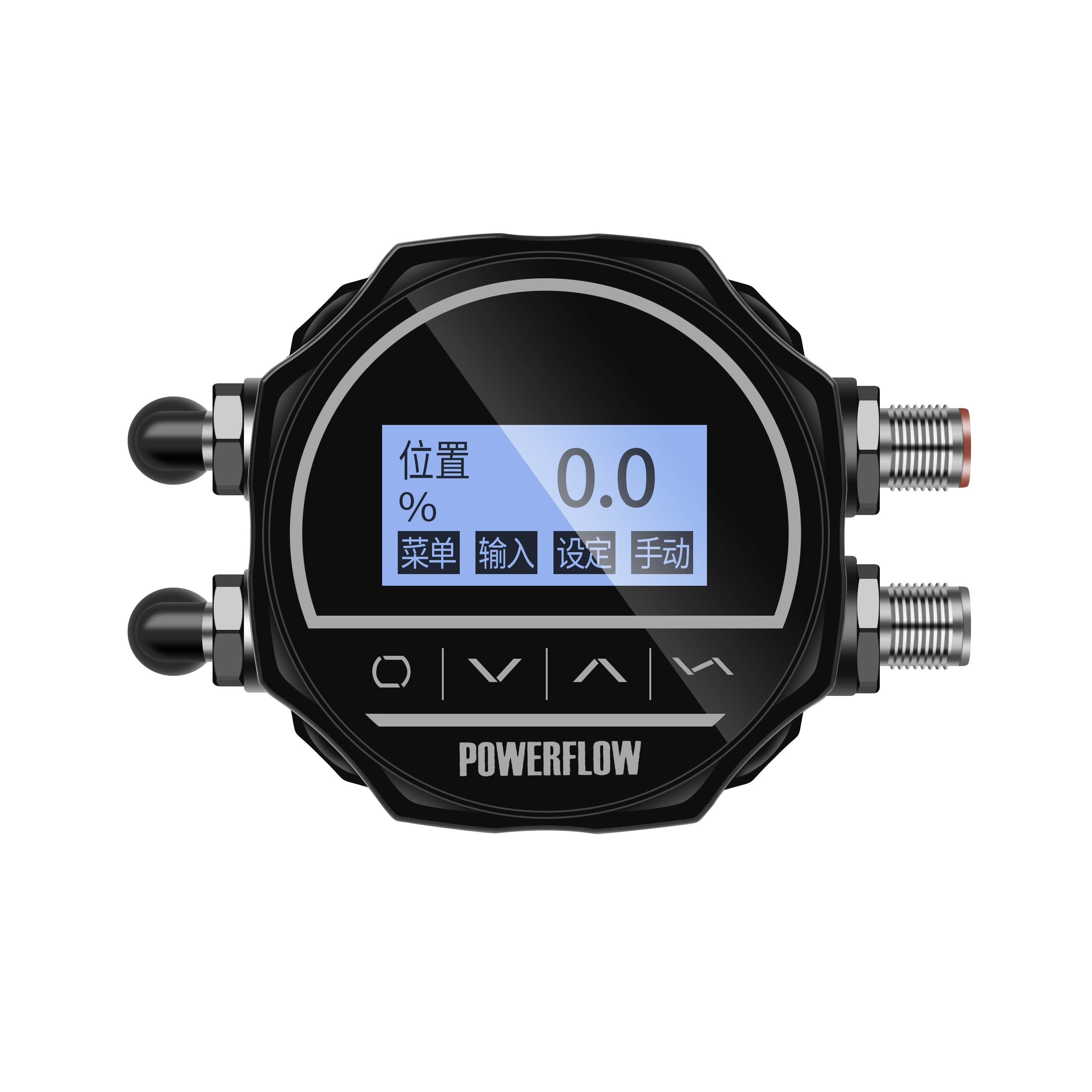

該產品操作簡便，軟件功能豐富，可輕松通過顯示屏和按鍵面板進行操作。
定位器可通過檢測位移傳感器信號，對閥位進行快速精確調節。
無反饋信號（N）
4-20mA反饋信號（Y）

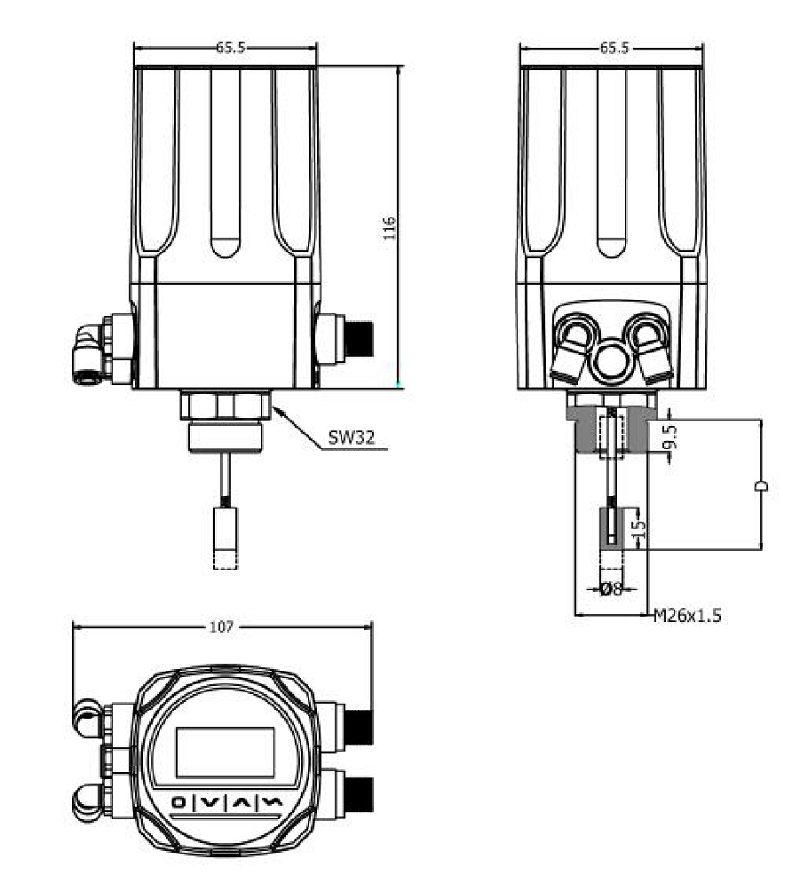

G1/4（T1）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）
該產品只適用于單作用直行程執行器。斷電狀態為復位。建議匹配氣室內徑40-100 mm的執行器。
| 材料 | 聚碳酸脂(PC),硅橡膠(SI),聚酰胺(PA6-GF30) |
| 電源 | 直流 24V ±10% |
| 信號輸入 | 4 – 20 mA |
| 設定信號輸入阻抗 | 120Ω |
|
壓縮空氣要求 顆粒度要求 顆粒密度要求 凝點要求 油脂濃度要求 |
中性氣體, 符合 DIN ISO 8573-1 要求 固體顆粒大小和密度 3 級 露點 3 級 含油量 3 級 |
| 環境溫度 | 0-60°C |
| 氣動接頭 | 1/4英寸插入式軟管接頭(內徑Φ6mm) |

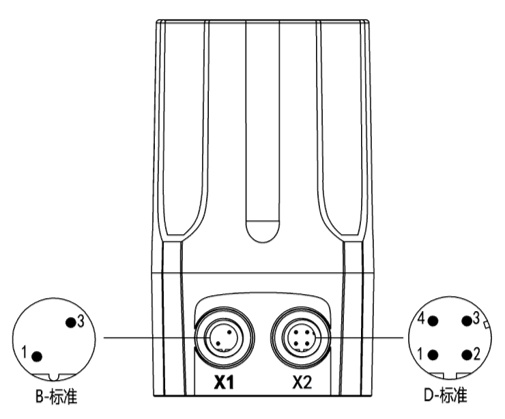

| 電氣快速接頭 |
M12 二針 B標準(電纜直徑? 4-6mm) M12 四針 D標準(電纜直徑? 4-6mm) |
| 氣源壓力 | 3-7 bar，具體值視執行機構而定 |
| 輸出氣體流量 | 17 l/min(輸入壓力為0.6Mpa) |
| 閥門行程控制范圍 | 直行程5-50 mm |

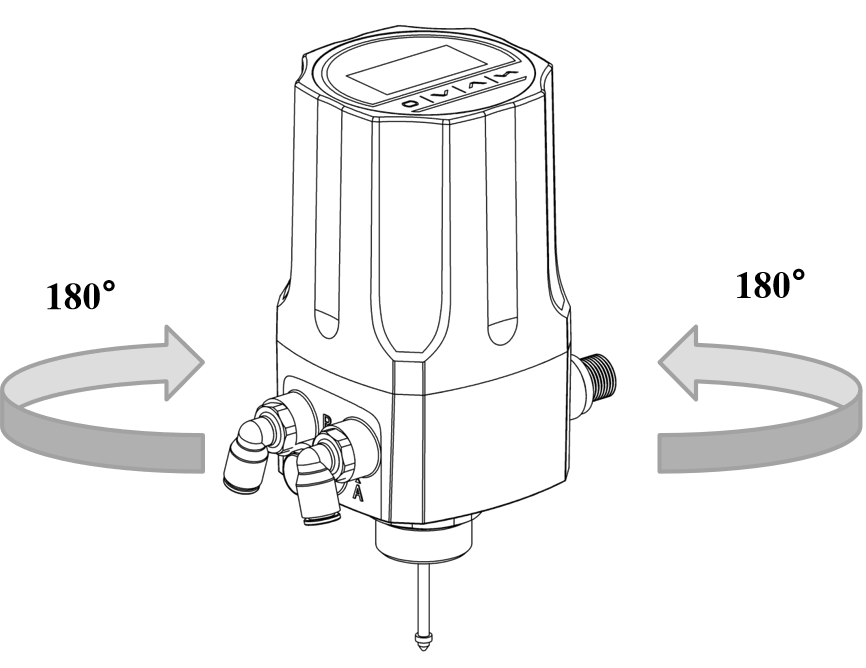

| 安裝方式 | 傾向于安裝在執行器頂端，通過螺紋和執行器連接 |
| 防護等級 | IP67 |
| 功耗 | <5W |

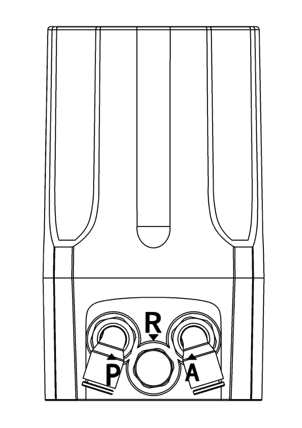

| P |
氣源進入（內置濾網，過濾尺寸5μm） |
|
R |
排氣 |
|
A |
先導氣口 |
