1600

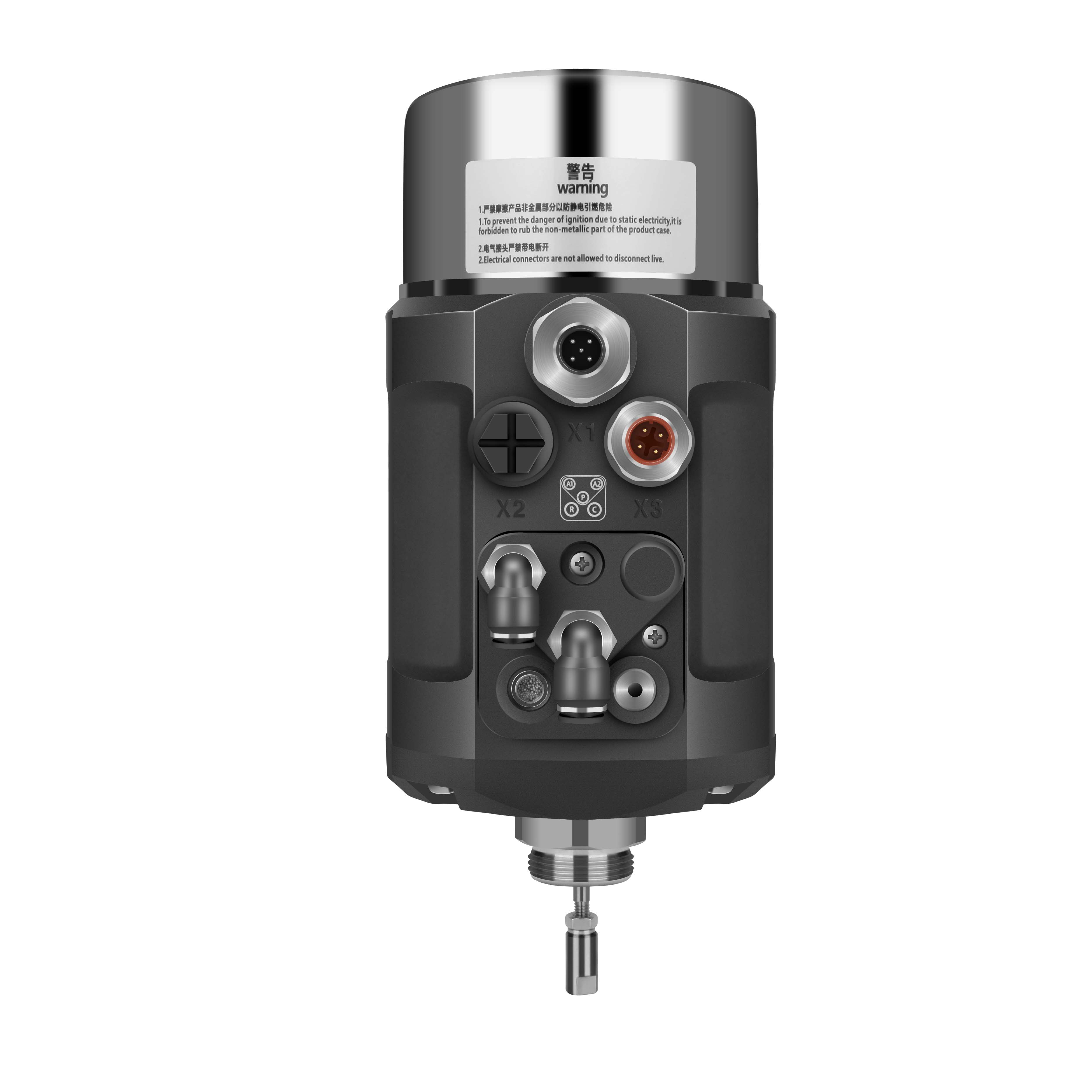

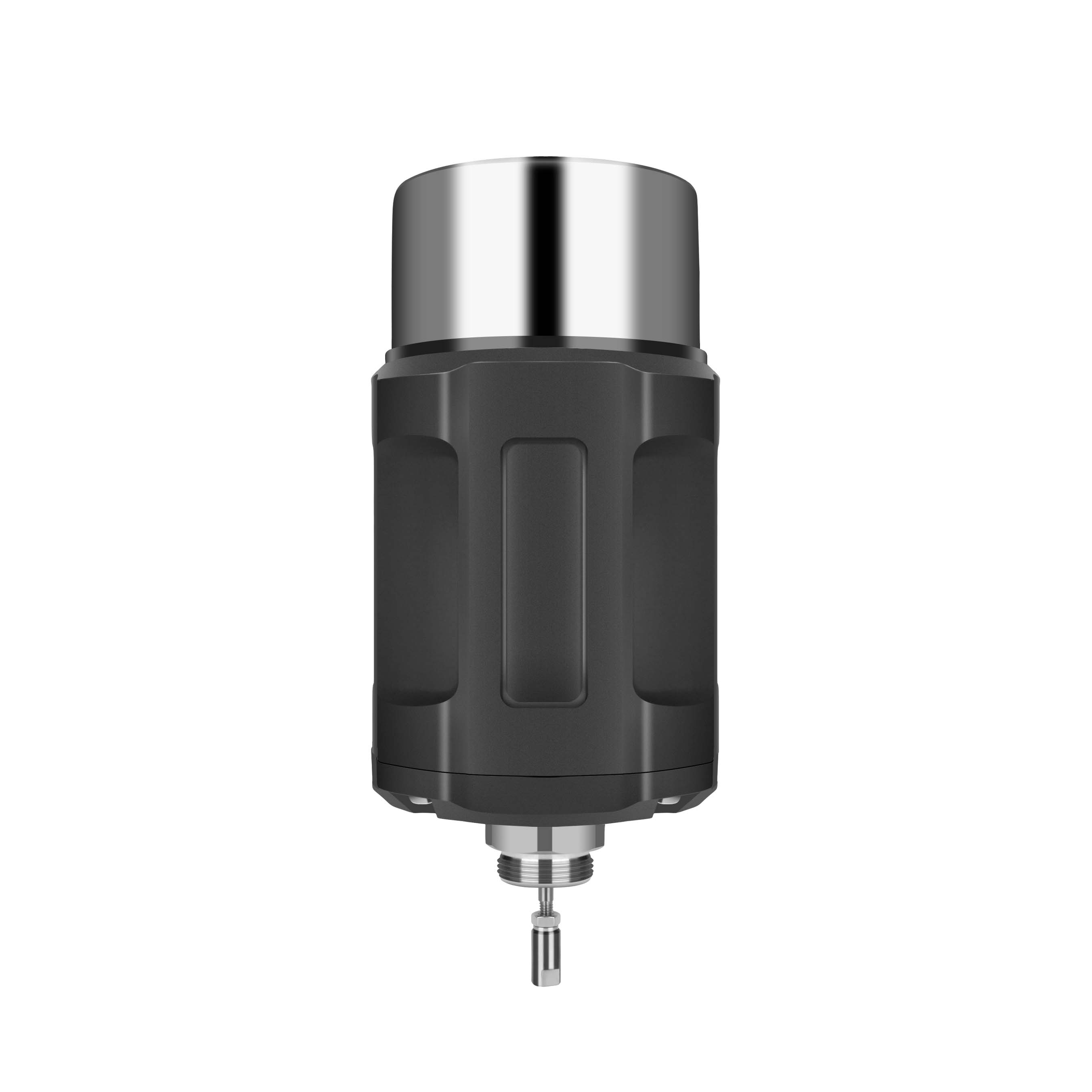

1600系列智能電氣閥門定位器是專為一體式氣動調節閥所設計的，特別適用于角座閥和隔膜閥產品。
該產品操作簡便，軟件功能豐富，可輕松通過液晶屏和按鍵面板進行操作。
定位器可通過檢測位移傳感器信號，對閥位進行快速精確調節。

不銹鋼外殼設計
電氣防水接頭

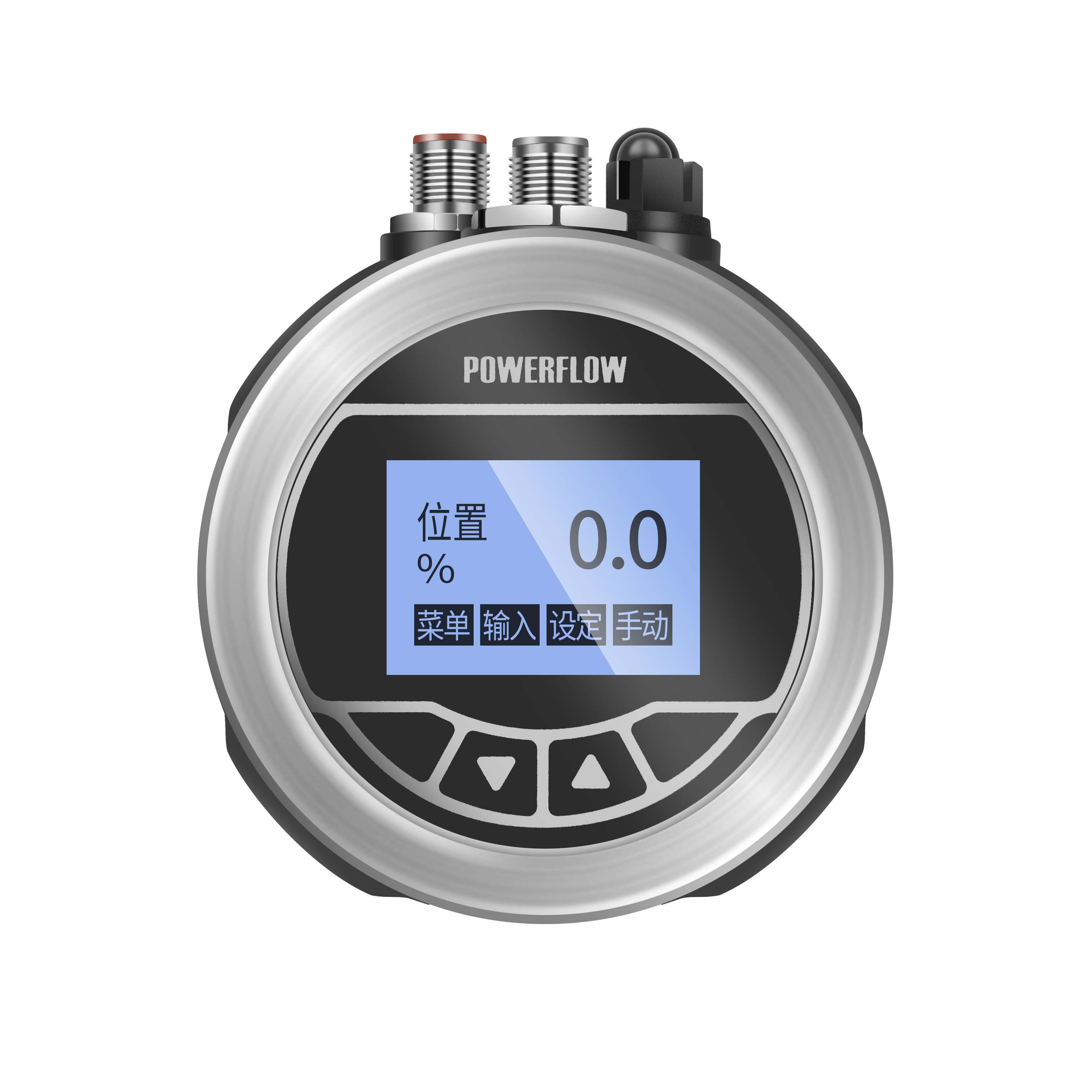

帶背光液晶顯示屏
快速簡易啟動
豐富的附加功能

資料下載立即咨詢

技術規格

技術參數

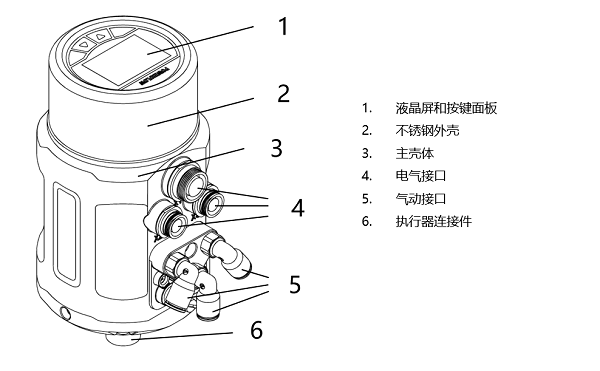

產品結構

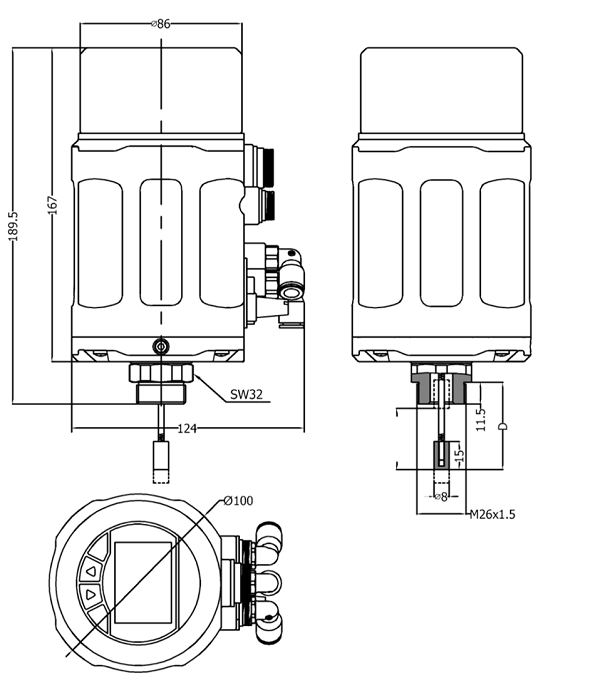

機械尺寸

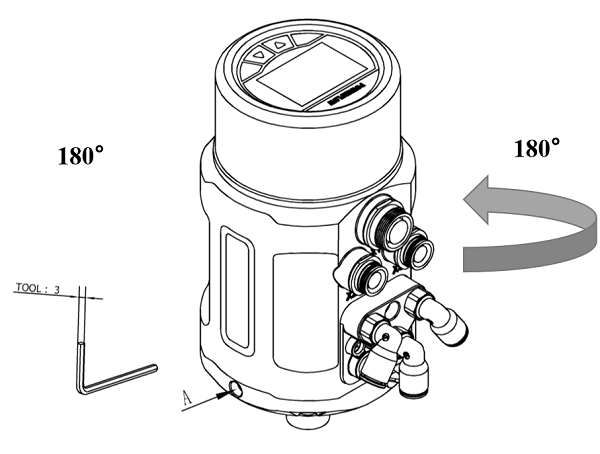

操作界面角度調整

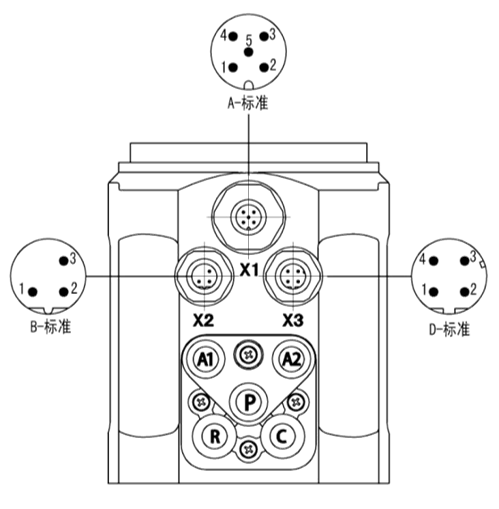

電氣接口

氣動接口

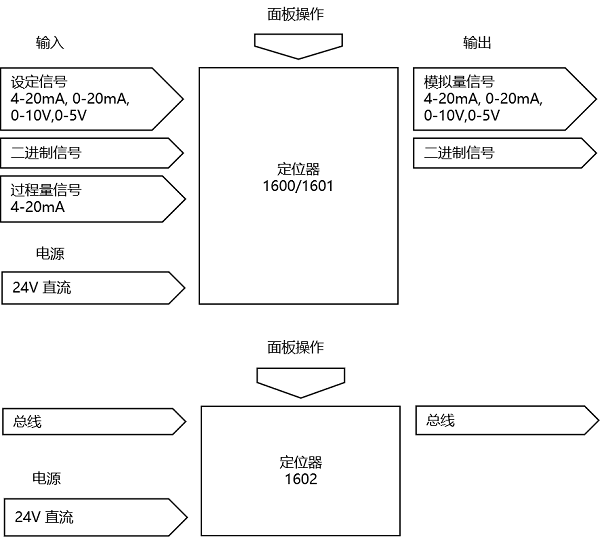

信號流程示意圖

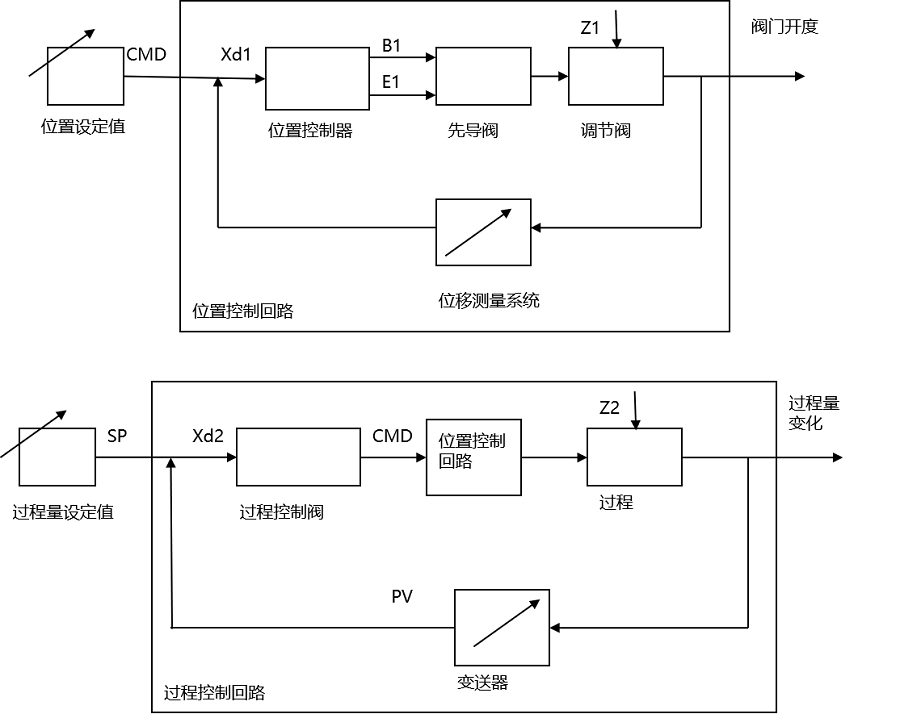

原理圖

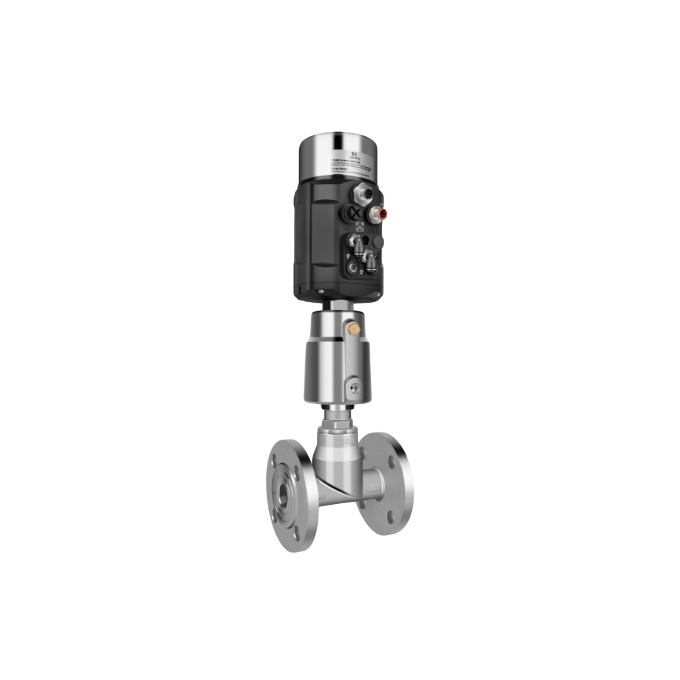

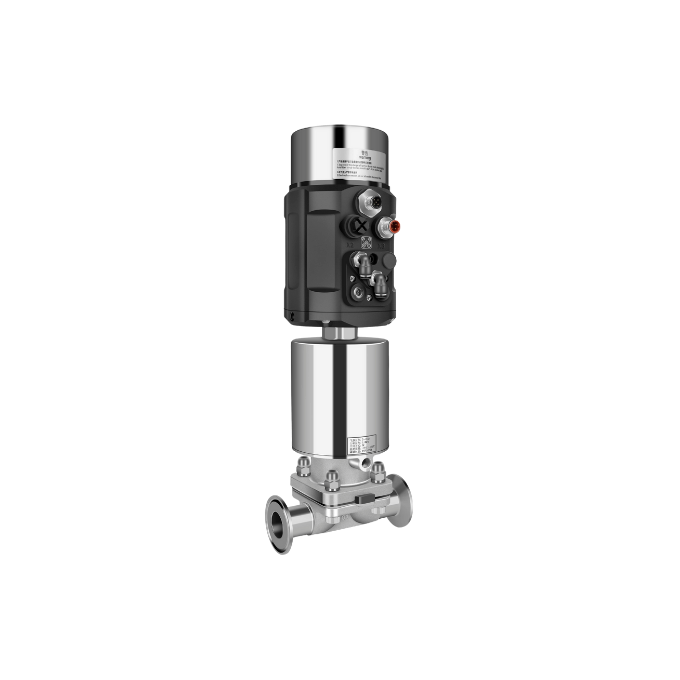

組合方式

產品系列
反饋信號
執行機構類型
閥門最大行程
輸出氣體流量
螺紋規格
單作用斷電狀態

不帶過程控制功能（1600）
帶過程控制功能（1601）
不帶過程控制功能(Profibus-DP)（1602）

無反饋信號（N）
4-20mA反饋信號（Y）

單作用（S）
雙作用（D）

直行程5-25 mm（S2）
直行程25-50 mm（S3）
角行程 90°（S4）

17 l/min（Q1 ）
95 l/min（Q2 ）

G1/4（T1 ）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）

復位（S）
保位（F）

輸出氣體流量選項中，代碼Q1建議匹配氣室內徑40-100 mm 的執行器，代碼Q2建議匹配氣室內徑 125-160 mm的執行器。代碼Q2僅適用于單作用執行器，且斷電時只支持保位狀態。代碼Q1,Q2標注的氣體流量均為輸入壓力在0.6Mpa下的氣體流量。
閥門最大行程選項中代碼S4適用的AT執行器范圍是AT50~AT125。其他型號請客戶咨詢我司。如果選擇代碼S4，則螺紋規格選項不需要選擇。
單作用斷電狀態默認為復位。1602不支持4-20mA反饋信號。

技術參數

材料	聚碳酸酯（PC），硅橡膠（SI），聚酰胺（PA6-GF30）
電源	直流 24V DC ±10%
信號輸入（1600/1601）	0/4 – 20 mA或0-5/10V
設定信號輸入阻抗（1600/1601）	0/4 – 20 mA信號時140Ω 0-5/10V信號時20KΩ
壓縮空氣要求顆粒度要求顆粒密度要求凝點要求油脂濃度要求	固體顆粒大小和密度3級 露點3級 含油量3級
環境溫度	0-60°C
氣動接頭	1/4英寸插入式軟管接頭（內徑φ6mm）
電器快速接頭	M12 三針 B標準 (電纜直徑 ? 4-6mm) M12 四針 D標準 (電纜直徑 ? 4-6mm) M12 五針 A標準 (電纜直徑 ? 4-6mm)
氣源壓力	3~7 bar，具體值視執行機構而定
輸出氣體流量	17 L/min(輸入壓力為 0.6Mpa) 95 L/min(輸入壓力為0.6Mpa, 僅單作用)
閥門行程控制范圍	直行程 5-50mm 角行程 90°
安裝方式	傾向于安裝在執行器頂端，通過螺紋和執行器連接
防護等級	IP67
功耗	<5W
