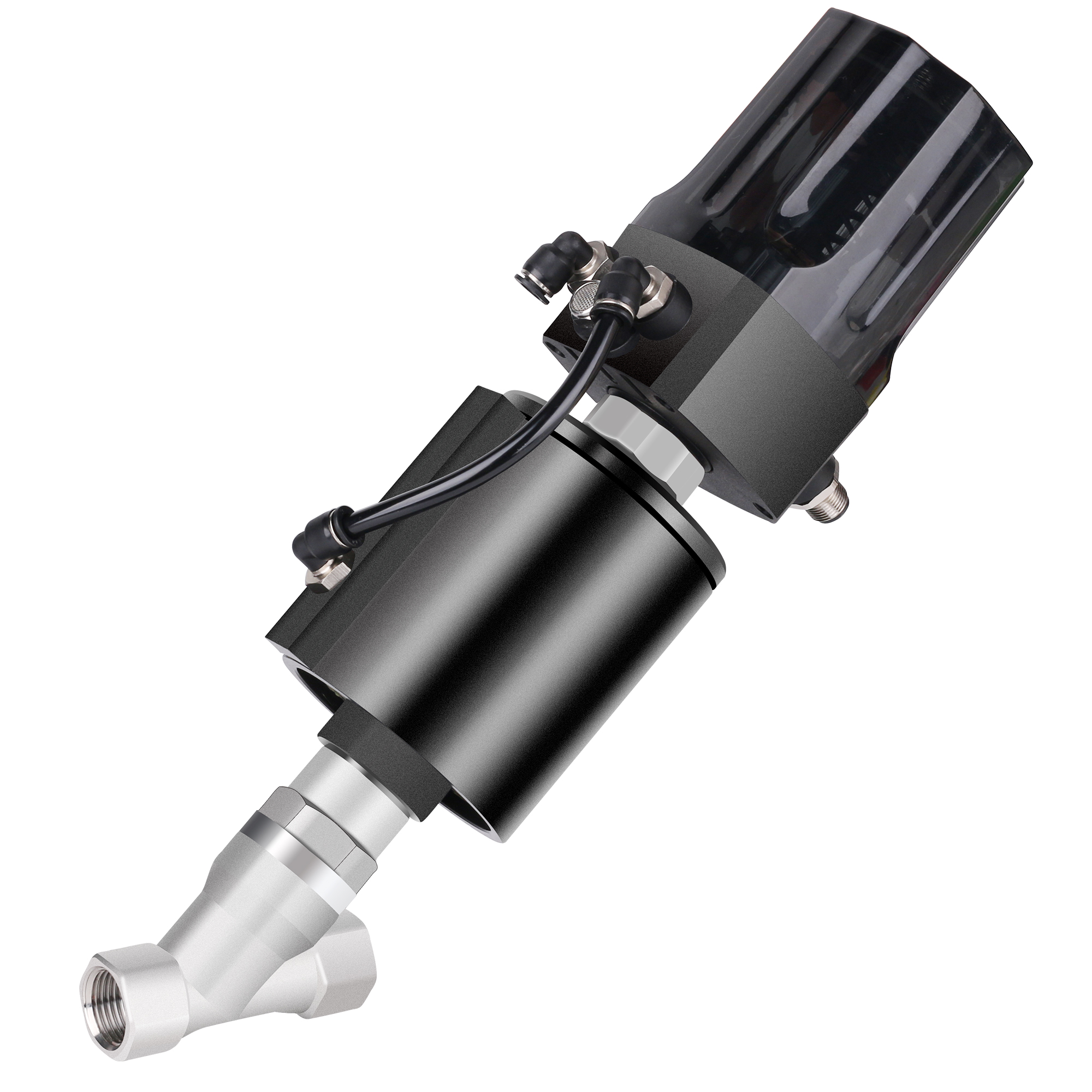

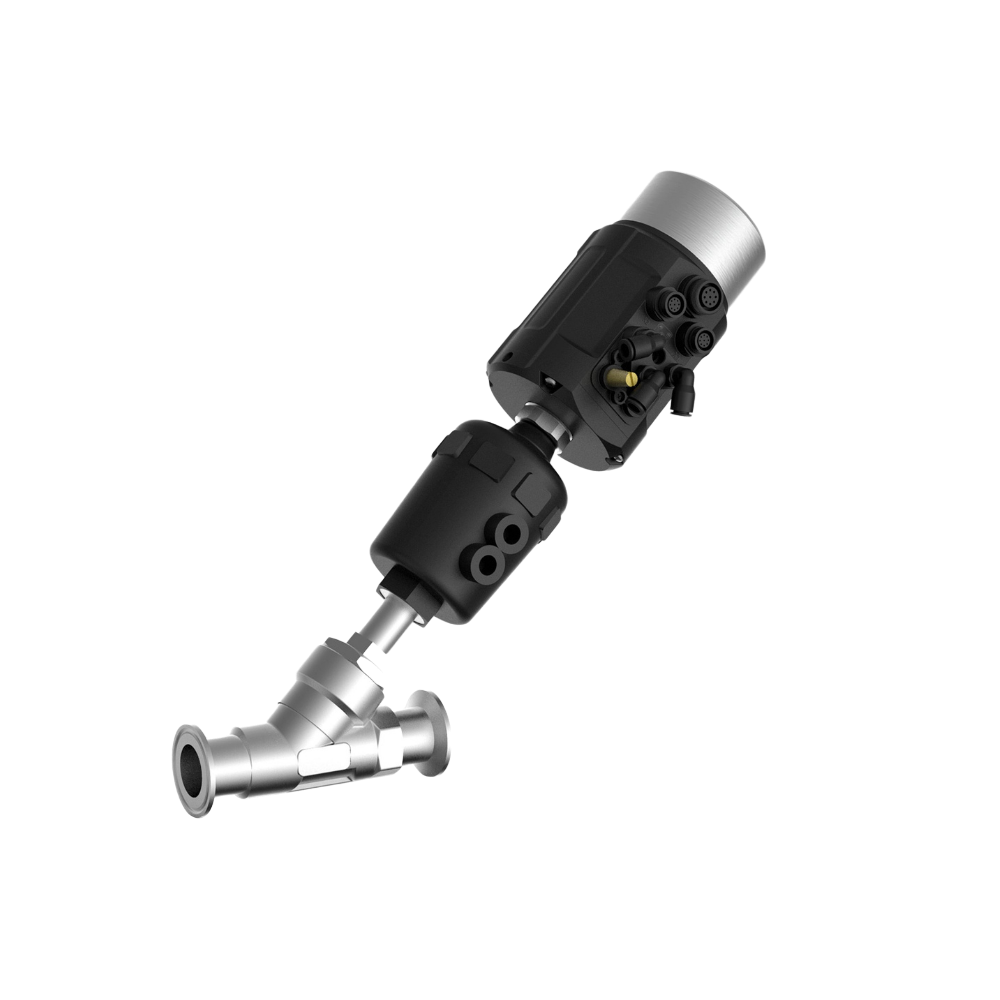

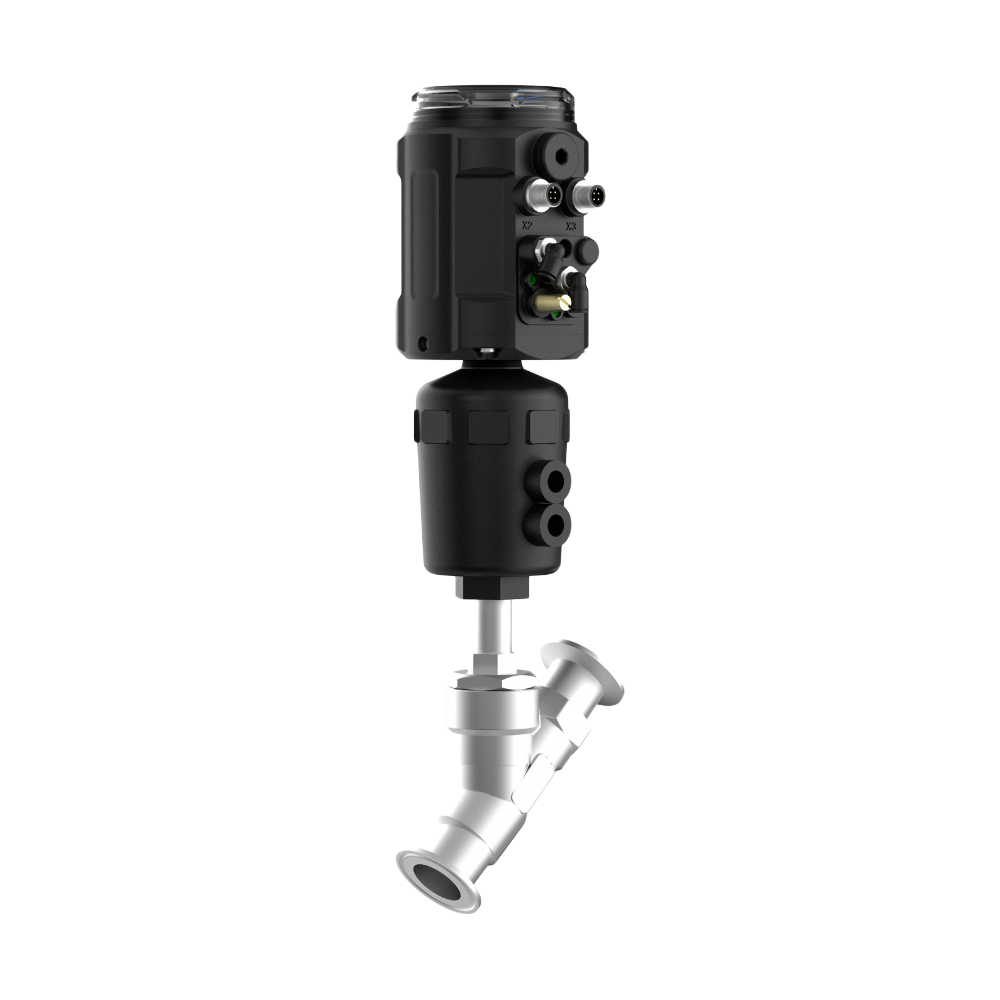

調節式角座閥由智能定位器（1880/1500）和角座閥(2710系列)組合而成。調節式角座閥（2710）閥芯設計不同于開關型角座閥（2700），其流量特性更適用于流量調節。
| 材料 |
定位器材質：聚碳酸脂（PC）硅橡膠(SI) 聚酰胺(PA6-GF30 執行器材質：不銹鋼CF8/鋁合金 密封材質： 閥芯密封：PTFE/RTFE 閥桿密封：PTFE/FKM 活塞密封：FKM |
| 電源 | 直流 24V ±10% |
| 信號輸入 | 4 – 20 mA |
| 設定信號輸入阻抗 | 120Ω |
| 氣源 |
氣源壓力：3-7 bar，具體值視執行機構而定 空氣/中性氣體，符合 DIN ISO 8573-1要求 顆粒度要求Class 5 (<40μm particle size) 顆粒密度要求Class 5 (<10mg/m3) 凝點要求Cass 3 (<-20°C) 油脂濃度要求Class 5 (<25mg/m3) |
| 環境溫度 |
定位器：0-70°C 閥門介質溫度：-10-180℃ 閥門環境溫度：-10-60℃ |
| 氣動接頭 | 1/4英寸插入式軟管接頭(內徑Φ6mm) |
| 電氣快速接頭 | M12 三針 B標準(電纜直徑? 4-6mm)，M12 四針 D標準(電纜直徑? 4-6mm) |
| 輸出氣體流量 | 17 l/min(輸入壓力為0.6Mpa)，58 l/min(輸入壓力為0.6Mpa, 僅單作用) |
| 閥門行程控制范圍 | 直行程5-50 mm ，角行程90° |
|
閥門接口尺寸 |
DN15-DN50 |
|
使用介質 |
水、中性氣體、水蒸氣、弱酸或弱堿溶液 |
| 安裝方式 | 傾向于安裝在執行器頂端，通過螺紋和執行器連接 |
| 防護等級 | IP66 |
|
介質粘度 |
max 600mm2/s |
| 功耗 | <5W |
| 材料 |
定位器材質：聚碳酸脂（PC）硅橡膠(SI) 聚酰胺(PA6-GF30） 執行器材質：不銹鋼CF8/鋁合金 密封材質： 閥芯密封：PTFE/RTFE 閥桿密封：PTFE/FKM 活塞密封：FKM |
| 電源 | 直流 24V ±10% |
| 信號輸入 |
0/4 - 20mA |
| 設定信號輸入阻抗 | 120Ω |
| 氣源 |
氣源壓力：3-7 bar，具體值視執行機構而定 空氣/中性氣體，符合 DIN ISO 8573-1要求 顆粒度要求Class 5 (<40μm particle size) 顆粒密度要求Class 5 (<10mg/m3) 凝點要求Cass 3 (<-20°C) 油脂濃度要求Class 5 (<25mg/m3) |
| 環境溫度 |
定位器環境溫度：0-70°C 閥門介質溫度：-10-180℃ 閥門環境溫度：-10-60℃ |
| 氣動接頭 | 1/4英寸插入式軟管接頭(內徑Φ6mm) |
| 電氣快速接頭 |
M12 二針 B標準(電纜直徑? 4-6mm)；M12 四針 D標準(電纜直徑? 4-6mm) |
| 輸出氣體流量 | 17 l/min(輸入壓力為0.6Mpa) |
| 閥門行程控制范圍 | 直行程5-30 mm ，角行程90° |
|
閥門接口尺寸 |
DN15-DN50 |
|
使用介質 |
水、中性氣體、水蒸氣、弱酸或弱堿溶液 |
|
介質粘度 |
max 600mm2/s |
| 安裝方式 | 傾向于安裝在執行器頂端，通過螺紋和執行器連接 |
| 防護等級 | IP66 |
| 功耗 | <5W |

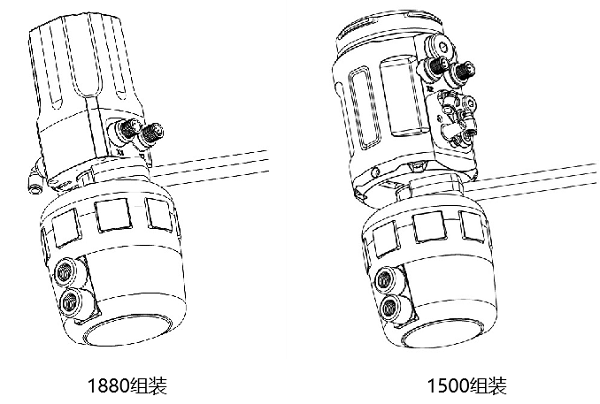

定位器和閥門通過螺紋連接。用戶可用32號扳手將它們旋緊。

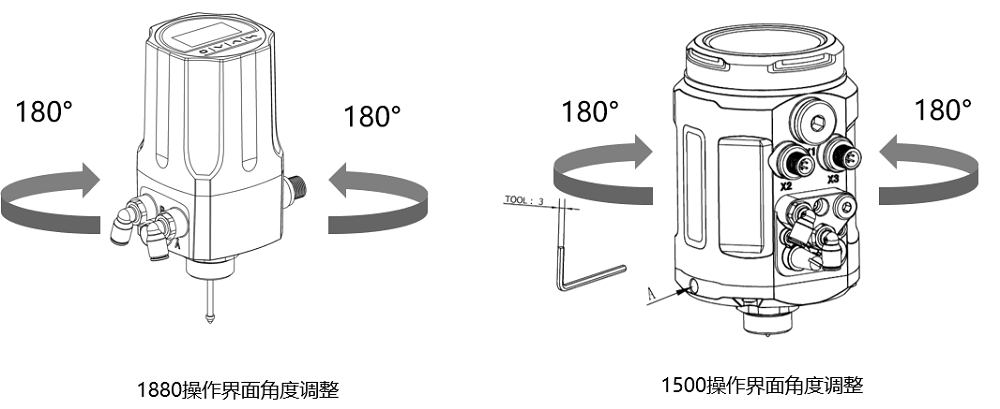

定位器組裝好之后，為使操作界面角度合適，它仍可以在360°范圍內旋轉。

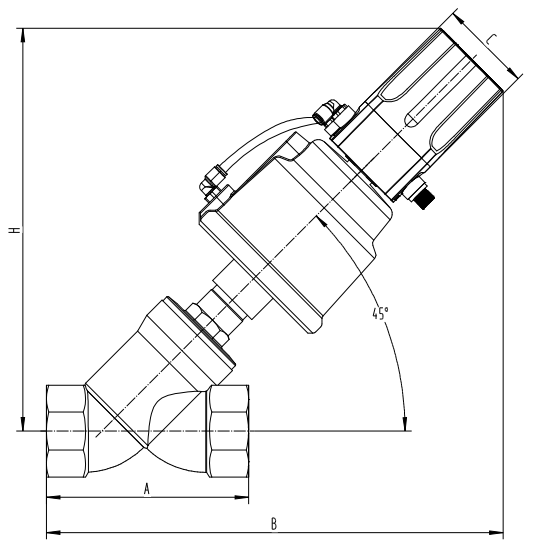

不銹鋼執行器閥門 外形尺寸 (單位：mm)
| 閥體規格 |
執行器規格 |
A |
B | C | H |
| DN15 | 63 | 65 | 255 | 69 | 238 |
| DN20 | 63 | 75 | 263 | 69 | 252 |
| DN25 | 80 | 90 | 282 | 69 | 258 |
| DN32 | 80 | 110 | 298 | 69 | 266 |
| DN40 | 100 | 120 | 321 | 69 | 288 |
| DN50 | 100 | 150 | 339 | 69 | 298 |

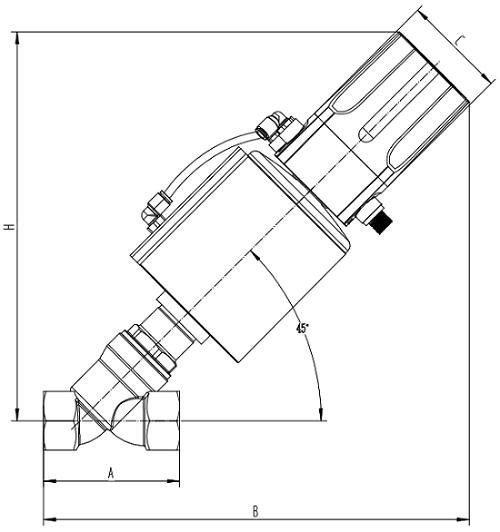

鋁合金執行器閥門 外形尺寸 (單位：mm)
| 閥體規格 | 執行器規格 | A |
B |
C | H |
|
DN15 |
63 | 65 | 253 | 69 | 236 |
| DN20 | 63 | 75 | 261 | 69 | 240 |
| DN25 | 80 | 90 | 282 | 69 | 258 |
| DN32 | 100 | 110 | 323 | 69 | 282 |
| DN40 | 100 | 150 | 342 | 69 | 301 |
| DN50 | 100 |
|
|
|
|
| 選型 | 10% | 20% | 30% | 40% | 50% | 60% | 70% | 80% | 90% | 100% |
| 2710(DN15) | 0.2 | 0.48 | 0.69 | 0.86 | 1.10 | 1.58 | 2.12 | 2.48 | 3.15 | 3.17 |
|
2710(DN20) |
1.0 | 1.7 | 2.4 | 3.1 | 3.8 | 5.1 | 6.9 | 8.5 | 9.5 | 11.6 |
| 2710(DN32) | 1.77 | 2.48 | 3.10 | 3.8 | 4.45 | 5.6 | 8.44 | 12.1 | 15.32 | 16.92 |
| 2710(DN40) | 0.88 | 1.88 | 2.71 | 3.44 | 4.57 | 7.02 | 10.61 | 14.65 | 19.1 | 19.94 |
| 2710(DN50) | 1.49 | 2.81 | 4.11 | 5.03 | 6.84 | 12.36 | 19.29 | 27.53 | 32.68 | 35.93 |
