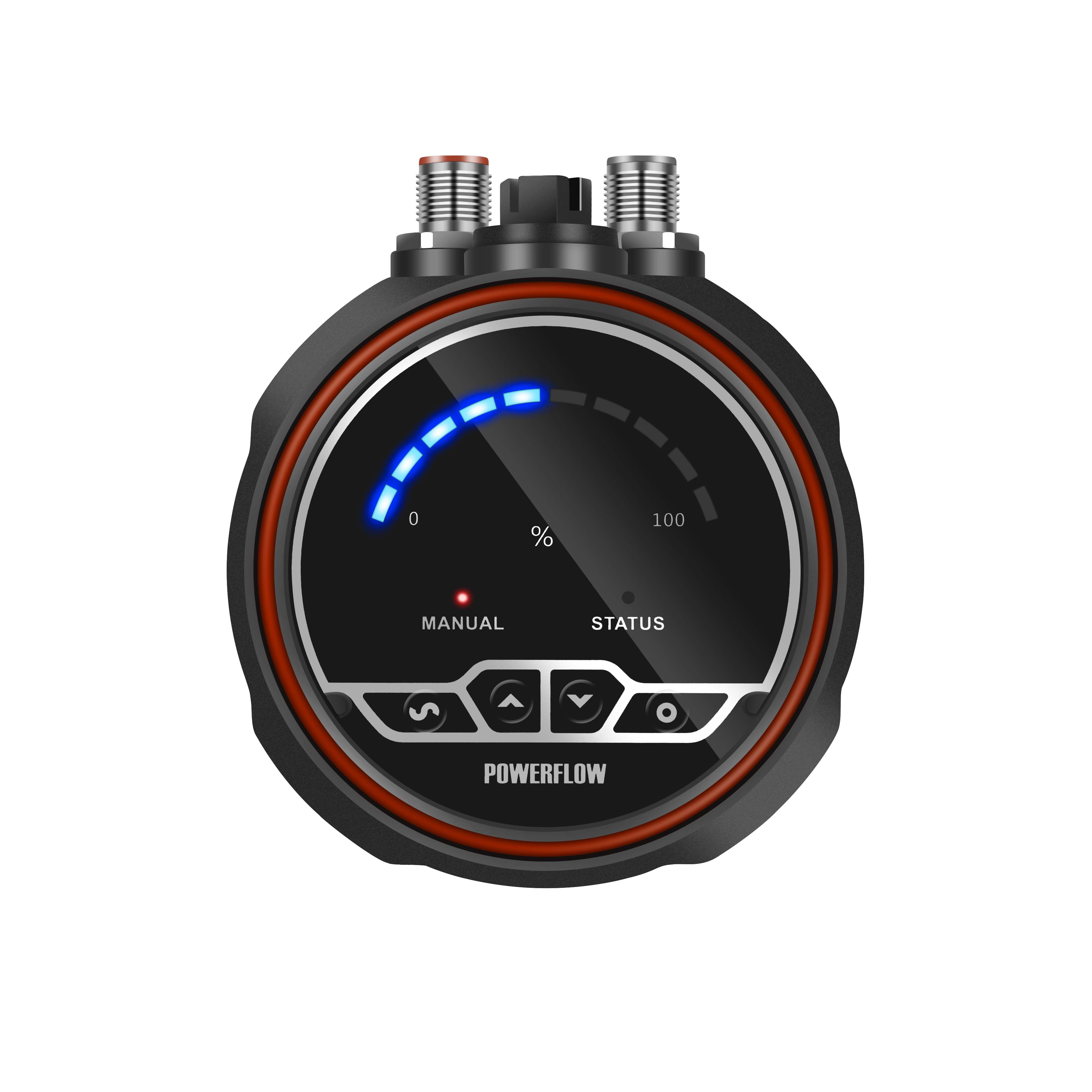

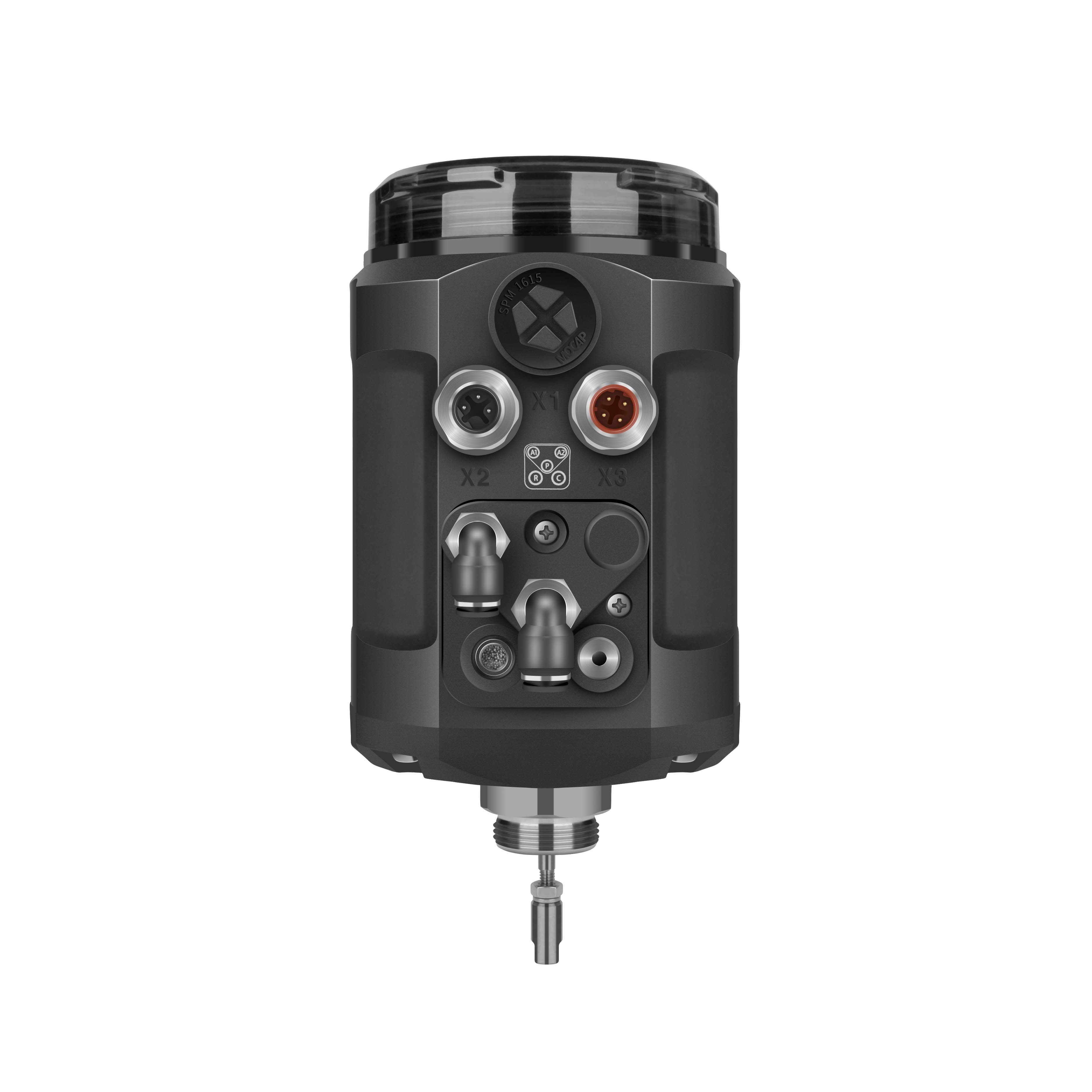

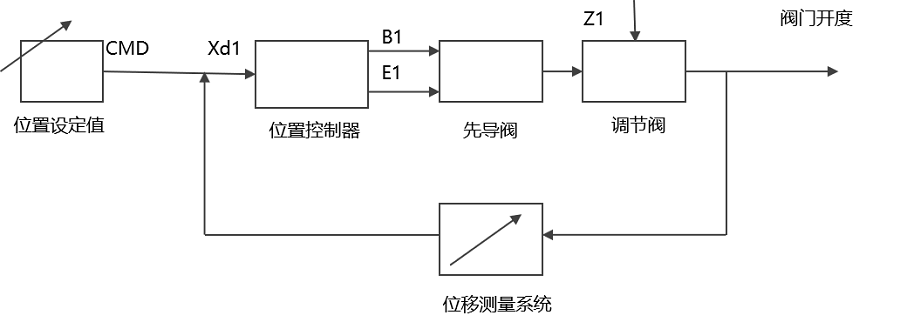

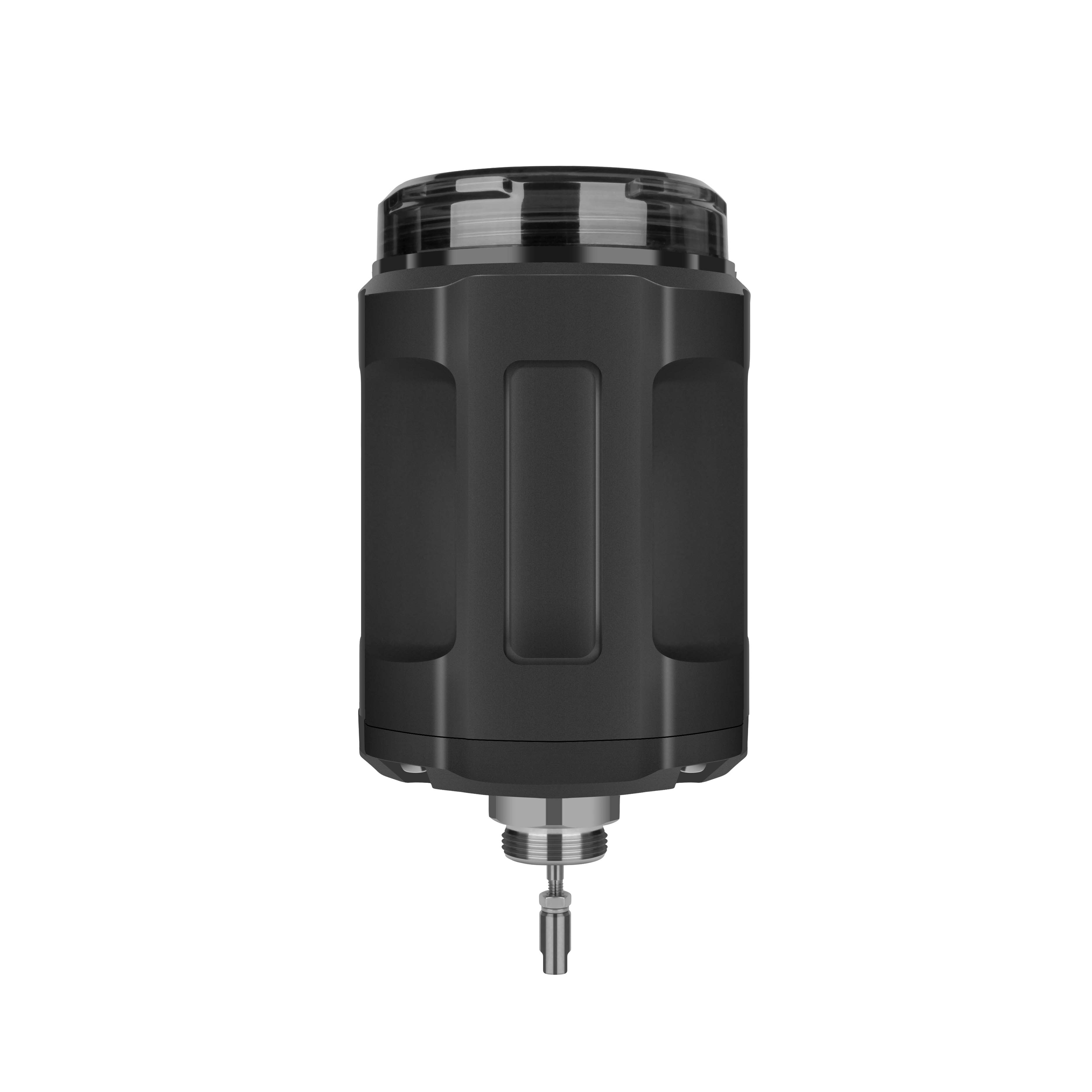

1500系列智能電氣閥門定位器是專為一體式氣動調節閥所設計的，特別適用于角座閥和隔膜閥產品。該產品操作簡便，可輕松通過按鍵面板進行操作定位器可通過檢測位移傳感器信號，對閥位進行快速精確調節。
無反饋信號（N）
4-20mA反饋信號（Y）
單作用（S）
雙作用（D）
直行程5-25 mm（S2）
直行程25-50 mm（S3）
角行程 90°（S4）
17 l/min（Q1）
95 l/min（Q2）
G1/4（T1）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）
復位（S）
保位（F）
輸出氣體流量選項中，代碼Q1建議匹配氣室內徑40-100 mm 的執行器，代碼Q2建議匹配氣室內徑 125-160 mm的執行器。代碼Q2僅適用于單作用執行器，且斷電時只支持保位狀態。代碼Q1,Q2標注的氣體流量均為輸入壓力在0.6Mpa下的氣體流量。
閥門最大行程選項中代碼S4適用的AT執行器范圍是AT50~AT125。其他型號請客戶咨詢我司。如果選擇代碼S4，則螺紋規格選項不需要選擇。
單作用斷電狀態默認為復位。
| 材料 | 聚碳酸酯（PC），硅橡膠（SI），聚酰胺（PA6-GF30） |
| 電源 | 24V DC ±10% |
| 信號輸入 | 4 – 20 mA |
| 設定信號輸入阻抗 | 140Ω |
|
壓縮空氣要求 顆粒度要求 顆粒密度要求 凝點要求 油脂濃度要求 |
中性氣體，符合ISO 8573-1要求 固體顆粒大小和密度3級 露點3級 含油量3級 |
|
環境溫度 |
0-60°C |
|
氣動接頭 |
1/4英寸插入式軟管接頭（內徑φ6mm） |
|
電器快速接頭 |
M12 三針 B標準 (電纜直徑 ? 4-6mm) M12 四針 D標準 (電纜直徑 ? 4-6mm) |
|
氣源壓力 |
3~7 bar，具體值視執行機構而定 |
|
輸出氣體流量 |
17 L/min(輸入壓力為 0.6Mpa) 95 L/min(輸入壓力為0.6Mpa, 僅單作用) |
|
閥門行程控制范圍 |
直行程 5-50mm 角行程 90° |
| 安裝方式 |
傾向于安裝在執行器頂端，通過螺紋和執行器連接 |
|
防護等級 |
IP67 |
|
功耗 |
<5W |

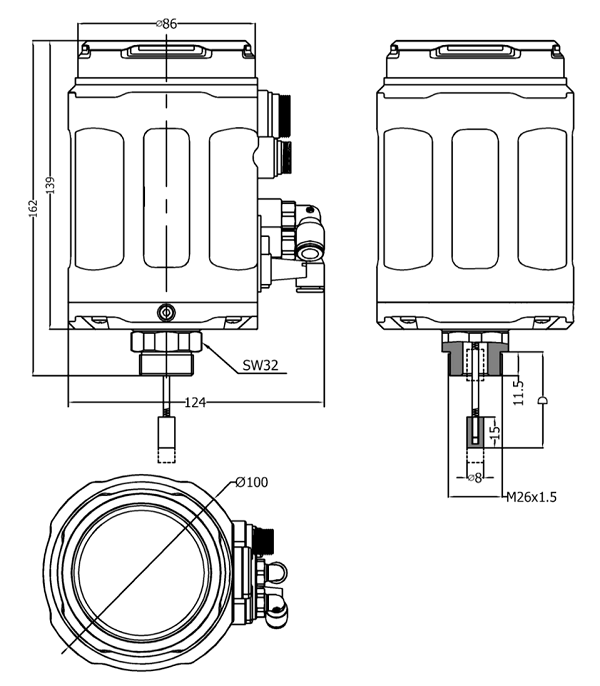

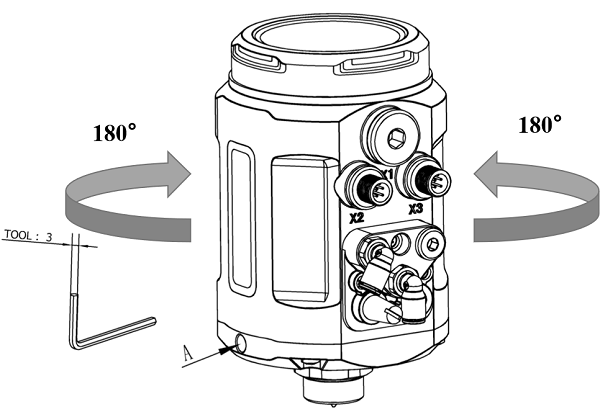

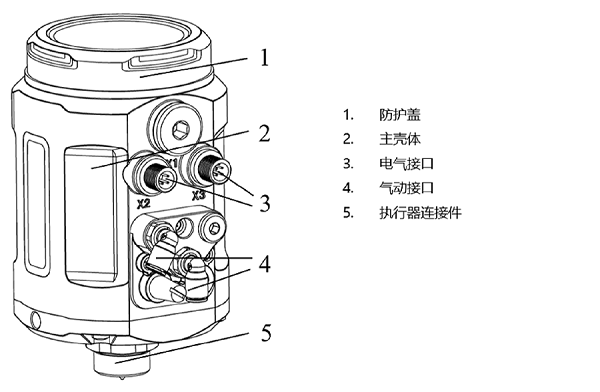

將定位器與閥門連接之后，定位器可與閥門之間做角度調整。若需要調整定位器操作界面角度，松開A處的內六角緊定螺釘后，順時針或逆時針180°范圍內調整到需要的角度，再擰緊緊定螺釘。

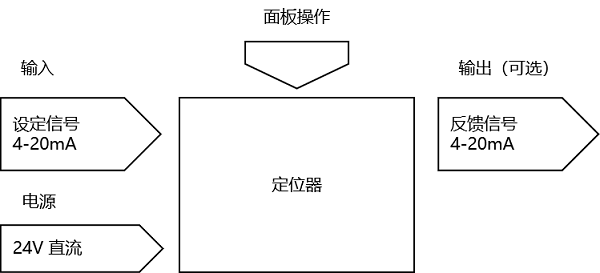

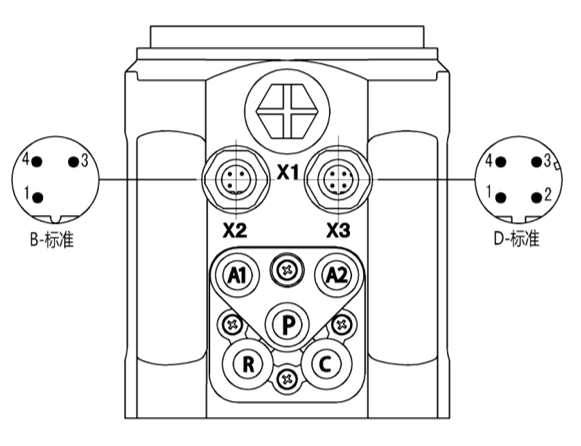

| 端子號 | 描述 | 信號類型 |
| 1 |
模擬信號輸出 + |
4 – 20 mA |
| 3 |
模擬信號輸出 GND |
GND |
| 4 |
空 |
無 |
| 端子號 | 描述 | 信號類型 |
|
1 |
電源 + |
+24 V |
|
2 |
電源GND |
GND |
|
3 |
設定信號輸入 + |
4 – 20 mA |
| 4 |
設定信號輸入GND |
GND |
| P | 氣源進入（內置濾網，過濾尺寸5μm） |
|
R |
排氣 |
|
C |
單向閥 |
|
A1 |
先導氣口1 |
| A2 |
先導氣口2 |
